Характеристики
Типы
- Тип B: без фиксации в отжатом положении
- Тип C: с фиксацией в отжатом положении
Вариант исполнения из стали ST
гальванически оцинкована с голубой пассивацией
Вариант исполнения из нержавеющей стали AISI 303 NI
Ось
Нержавеющая сталь AISI 303
пружина
Нержавеющая сталь AISI 301
Ручка пластиковая (полиамид ПА)
- чёрный цвет, матовая отделка
- красный цвет, RAL 3000 RT
- чёрный цвет, матовая отделка
Информация

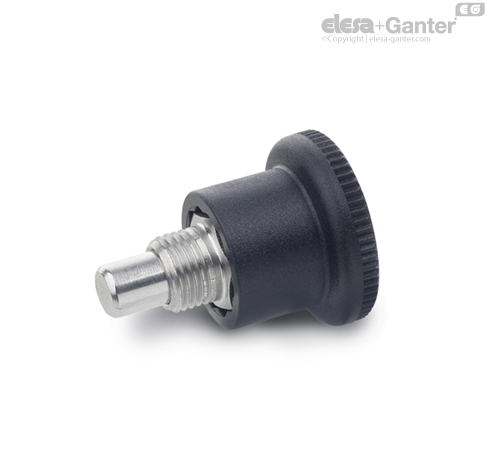

Миниатюрные стопорные штифты GN 822 отличаются компактными размерами. Они разработаны для установки в конструкциях из тонкого листового металла.
Чтобы установить штифты в рабочее положение, необходимо придерживать их за ручку с зубчатой насечкой. Плоскости контргайки, к которым прикладывается гаечный ключ, можно обнаружить при оттягивании стержня. Миниатюрный стопорный штифт можно легко затянуть с помощью вилочного гаечного ключа.
Ручка фиксатора типа C поворачивается на 30°, а насечка удерживает ручку в этом положении.
Аксессуары
Распорные втулки GN 609.5 следует заказывать отдельно.
