Сталь / нержавеющая сталь, открытый фиксирующий механизм, с фиксацией и без фиксации в отжатом положении (отключаемые и неотключаемые)

Миниатюрные стопорные штифты, сталь

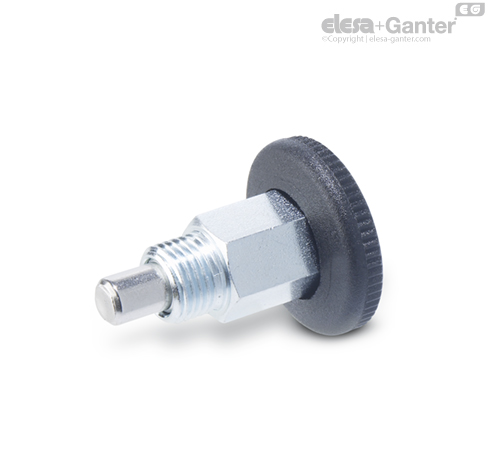

GN 822.1 Миниатюрные стопорные штифты Миниатюрные стопорные штифты, сталь

GN 822.1-NI Миниатюрные стопорные штифты Миниатюрные стопорные штифты, нержавеющая сталь

Продукция
Описание
Вопрос о продукции

Характеристики
Информация
Техническая информация

Характеристики

Типы

Тип B: без фиксации в отжатом положении (неотключаемые)

Тип C: с фиксацией в отжатом положении (отключаемые)

Вариант исполнения из стали ST

гальванически оцинкована с голубой пассивацией

Вариант исполнения из нержавеющей стали AISI 303 NI

Штифт

Нержавеющая сталь AISI 303

пружина

Нержавеющая сталь AISI 301

Ручка пластиковая (полиамид PA)

чёрный цвет, матовая отделка

красный цвет, RAL 3000 RT

не съёмная

Информация

Миниатюрные стопорные штифты GN 822.1 отличаются компактными размерами. Они разработаны для установки в конструкциях из тонкого листового металла.

Тип C с фиксацией во втянутом положении применяется в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°. Паз удерживает штифт в этом положении.
