Характеристики
Типы
- Тип A: Положение защёлки под прямым углом к плоскости осей крепежных отверстий
- Тип B: Положение защёлки параллельно плоскости осей крепежных отверстий
Вариант исполнения из стали ST
Направляющий корпус
Прецизионное литьё из стали
оцинкованый, с голубой пассивацией ZB
оцинкованный и с пластиковым покрытием
черный цвет, текстурированная отделка SW
Замок
гальванически оцинкована с голубой пассивацией
Штифт фиксатора
Оцинкованная сталь, с голубой пассивацией
пружина
Нержавеющая сталь AISI 316Ti
Вариант исполнения из нержавеющей стали A4
Направляющий корпус / защёлка
Точное литьё из нержавеющей стали A4
AISI 316
Штифт фиксатора
Нержавеющая сталь AISI 316
пружина
Нержавеющая сталь AISI 316Ti
Информация

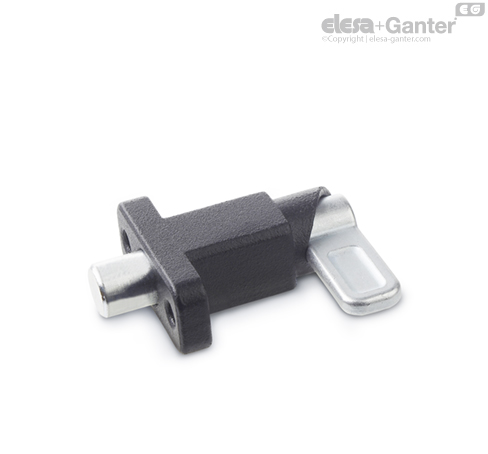

С пружинными защёлками GN 722.2, штифт фиксатора является втянутым над кривой направляющей с поворотом защёлки на 180°. Насечка на верхнем конце кривой удерживает защёлку на месте, если необходимо, чтобы штифт фиксатора временно не выступал. Варианты исполнения ZB и SW предназначены для таких областей применения, как возведение стальных конструкций, а вариант исполнения из нержавеющей стали A4 подходит для использования в крайне агрессивных средах.
Допуски по размерам между штифтом фиксатора и направляющей выбираются таким образом, чтобы эксплуатационная надежность обеспечивалась даже после сварки, нанесения слоя антикоррозийной защиты или в случае загрязнения.
Шестигранные монтажные отверстия позволяют использовать винты с головкой под торцевой ключ DIN 912 и винты с шестигранной головкой или гайки согласно DIN 931 или DIN 934.
