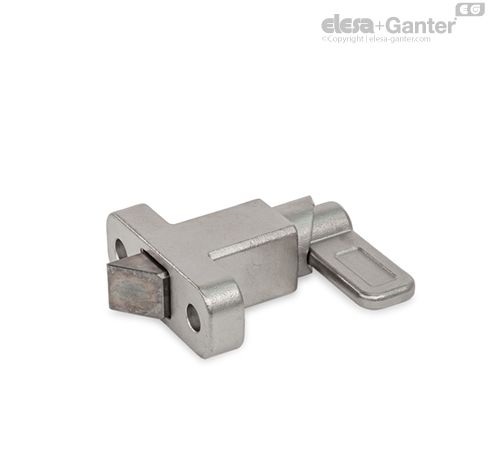

GN 724.2-NI-B3 Пружинные защёлки рычаг замка параллелен фланцу, фаска справа

Пружинные защёлки GN 724.2 имеют штифт фиксатора с квадратным поперечным сечением, стопорную поверхность с одной стороны и фаску с другой. Когда предмет, подлежащий фиксации, перемещается к фаске, штифт фиксатора отодвигается назад в направляющую, позволяя канавкам и кромкам пройти над штифтом. Штифт фиксатора автоматически защелкивается на месте, когда перемещается к защелкивающей поверхности. Зажим можно разжать, потянув рычаг замка.

Насечка на верхнем конце кривой удерживает защёлку на месте, если необходимо, чтобы штифт фиксатора временно не выступал.

Допуски по размерам между штифтом и направляющей выбираются таким образом, чтобы эксплуатационная надёжность обеспечивалась даже в случае примерного определения применения или загрязнения. Зажимной механизм должен быть смазан до монтажа и может быть смазан повторно при необходимости.

Доступно несколько вариантов крепления. Шестигранные монтажные отверстия позволяют использовать винты с головкой под торцевой ключ ISO 4762 и винты с шестигранной головкой или гайки согласно DIN 931 или DIN 934.
