Характеристики
Типы
- Тип A: без фиксации в отжатом положении, без контргайки
- Тип AK: без фиксации в отжатом положении, с контргайкой
- Тип R: с фиксацией в отжатом положении (отключаемый), без контргайки
- Тип RK: с фиксацией в отжатом положении (отключаемый), с контргайкой
- Тип S: с безопасным отключением, без контргайки
- Тип SK: с безопасным отключением, с контргайкой
Направляющий корпус
Оцинкованная сталь, голубая пассивация
Штифт фиксатора
Нержавеющая сталь AISI 303
Замок
Пластиковый полиамид (PA)
- Чёрный цвет, матовая отделка
Информация

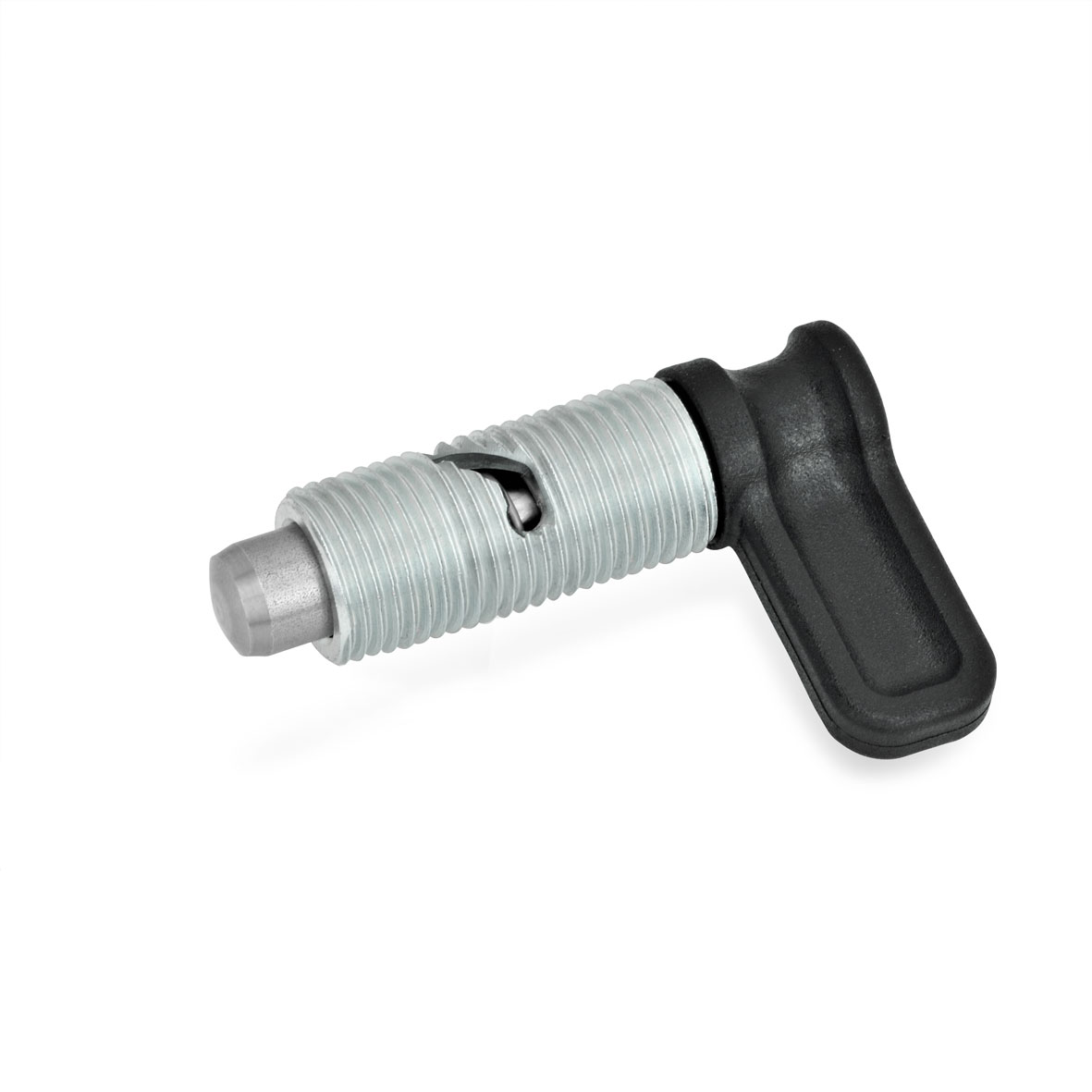

Рычажные фиксаторы с кулачковым механизмом GN 712 используются в тех областях применения, где штифт фиксатора не должен выступать постоянно. При повороте кулачка на 90° или 120° против часовой стрелки фиксатор перемещается сквозь изогнутое отверстие в корпусе. После этого штифт фиксатора втягивается.
В зависимости от типа штифт фиксатора перемещается назад под действием нажимной пружины в исходное положение (тип А), удерживается в убранном положении (тип R) или блокируется от самопроизвольного срабатывания (тип S). Для перемещения штифта фиксатора данная предохранительная модель дополнительно требует подъёма защёлки.
