GN 114.11
78711-R,20
78710-R,10
78712-R,50
илиGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Сталь
Оцинкованный, синий пассивированный
Листовая нержавеющая сталь AISI 304
Пластик, полиамид (PA)
Пластик, полиацеталь (POM)
Нержавеющая сталь AISI 302

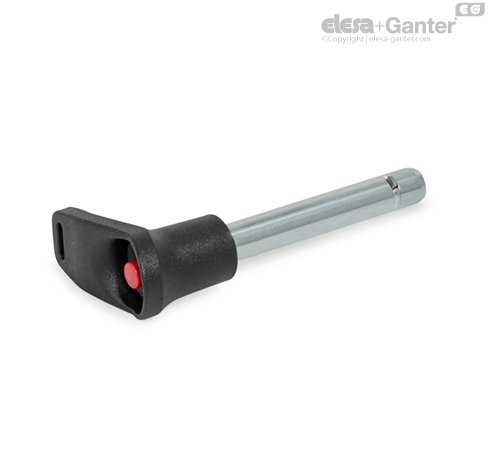

Установочные штифты GN 114.11 с осевой фиксацией используются для быстрой фиксации, соединения и крепления различных компонентов. Как правило, они используются в качестве опорных болтов, которые подлежат частой сборке и разборке.
Прямоугольные стопорные собачки, изготовленные из листовой нержавеющей стали, удерживают установочный штифт в осевом положении в отверстии. Они втягиваются нажимной кнопкой и при отпускании пружина сжатия возвращает их в положение блокировки. Стопорные собачки не отцентрованы по отношению к Г-образной ручке.
Техническое приложение содержит значения номинальной нагрузки для двусторонней прочности на срез (прочность на разрыв).
Значения грузоподъёмности, указанные в таблице для двустороннего сопротивления срезу (прочность на разрыв), рассчитаны или определены теоретическим путём на основании стандарта DIN 50141.
При этом поперечное сечение S болта, находящегося под угрозой, согласно ближайшей схеме учитывалось как две плоскости среза до разрыва.
Приведенные подробные данные по допустимой нагрузке являются необязательными, ориентировочными значениями, не предполагающими какой-либо ответственности. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий.
Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования. Условия окружающей среды могут повлиять на указанные значения.
При проектировании должен учитываться соответствующий коэффициент безопасности.
