Характеристики
Штифт
Нержавеющая сталь AISI 303
Стопорная собачка
Листовая нержавеющая сталь AISI 304
Т-образная ручка
Пластик, полиамид (PA)
- Рабочая температура до 80 °C
- Нержавеющая сталь AISI 303
Кнопка / ползун
Пластик, полиацеталь (POM)
- Рабочая температура до 80 °C
Пружина сжатия
Нержавеющая сталь AISI 302
Информация

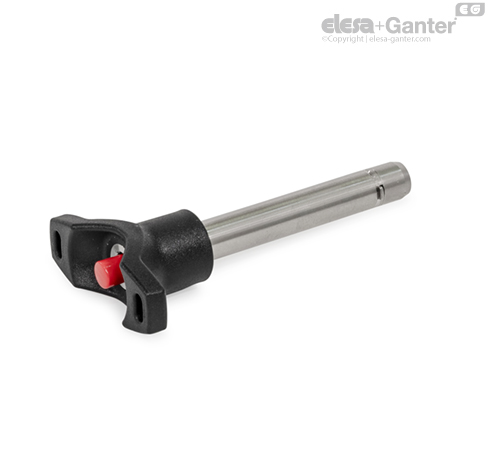

Установочные штифты GN 114.8 с осевой фиксацией используются для быстрой фиксации, соединения и крепления различных компонентов. Как правило, они используются в качестве опорных болтов, которые подлежат частой сборке и разборке.
Прямоугольные стопорные собачки, изготовленные из листовой нержавеющей стали, удерживают установочный штифт в осевом положении в отверстии. Они втягиваются нажимной кнопкой и при отпускании пружина сжатия возвращает их в положение блокировки. Стопорные собачки не отцентрованы по отношению к Т-образной ручке.
Техническое приложение содержит значения номинальной нагрузки для двусторонней прочности на срез (прочность на разрыв).
Грузоподъёмность штифтов с шариковыми фиксаторами / установочных штифтов
Информация
Значения грузоподъёмности, указанные в таблице для двустороннего сопротивления срезу (прочность на разрыв), рассчитаны или определены теоретическим путём на основании стандарта DIN 50141.
При этом поперечное сечение S болта, находящегося под угрозой, согласно ближайшей схеме учитывалось как две плоскости среза до разрыва.
Приведенные подробные данные по допустимой нагрузке являются необязательными, ориентировочными значениями, не предполагающими какой-либо ответственности. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий.
Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования. Условия окружающей среды могут повлиять на указанные значения.
При проектировании должен учитываться соответствующий коэффициент безопасности.
Грузоподъёмность F в кН ≈ двухстороннее сопротивление сдвигу согласно DIN 50141 (прочность на разрыв)
