Характеристики
Типы
- Тип B: без фиксации в отжатом положении, без контргайки

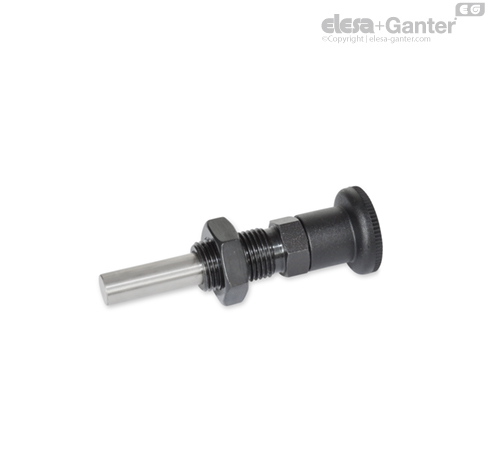

- Тип BK: без фиксации в отжатом положении, с контргайкой
- Тип C: с фиксацией в отжатом положении, без контргайки
- Тип CK: с фиксацией в отжатом положении, с контргайкой
Вариант исполнения из стали ST
Вариант исполнения из нержавеющей стали NI
- Резьбовой корпус, AISI 303
Штифт
Нержавеющая сталь AISI 303
Винт с потайной головкой DIN 7991
Нержавеющая сталь AISI 304
- чёрный цвет, матовая отделка
Информация
Технология производства стопорных штифтов GN 817.8 позволяет изготавливать на заказ нестандартные варианты стопорных штифтов в относительно небольших количествах и с экономической выгодой.
При необходимости стопорные штифты могут быть обработаны или изготовлены оператором (пользователем), как показано на чертеже. Они собираются с использованием винта с потайной головкой и, следовательно, могут быть собраны несколько раз. Все детали поставляются в разобранном виде.
Стопорные штифты типа C / CK применяются в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. Для отжатия штифта необходимо оттянуть ручку и повернуть её на 90°. Паз удерживает штифт в этом положении.
