Характеристики
Типы
- Тип A: с подъемным кольцом
- Тип D: с проволочной петлей

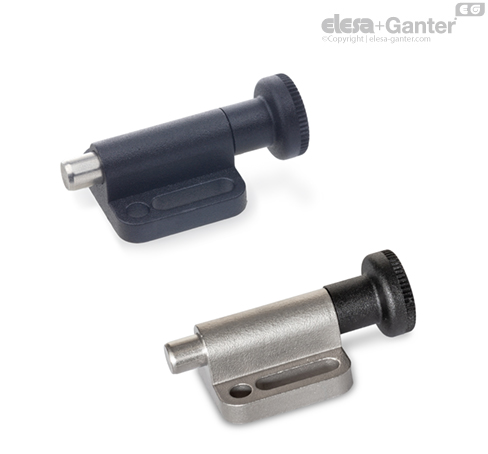

- Тип B: без фиксации в отжатом положении, с ручкой
- Тип C: с фиксацией в отжатом положении, с ручкой
Направляющий корпус
- Цинк, литьё под давлением
С пластиковым покрытием
черного цвета текстурированная отделка
- Прецизионное литьё, нержавеющая стальNI
AISI CF-8
Гладкий, матовые, дробеструйная обработка
Штифт плунжера
Нержавеющая сталь AISI 303
Нажимная пружина
Нержавеющая сталь AISI 301
Подъёмное кольцо / проволочная петля
Нержавеющая сталь AISI 301
Поворотная ручка
Черный цвет, матовая отделка
не съёмная
Информация
Стопорные штифты GN 417 с фланцем установлены параллельно фиксаторам и характеризуются крайне малой высотой. Расположение крепежных отверстий с пазами обеспечивает много вариантов регулировки, например, для использования алюминиевых секций. Использование шайб упрощает установку деталей с помощью пазов.
Стопорные штифты типа C с фиксацией стержня в отжатом положении применяются в случаях, когда необходимо, чтобы стержень фиксатора самостоятельно удерживался в оттянутом положении. После оттягивания необходимо повернуть ручку на 90°. Паз удерживает штифт в этом положении.
Тип D имеет усиленную проволочную петлю, которая специально предназначена для дистанционного срабатывания, например, при помощи троса Боудена.
Варианты исполнения из нержавеющей стали позволяют использование стопорных штифтов в более агрессивных средах.
