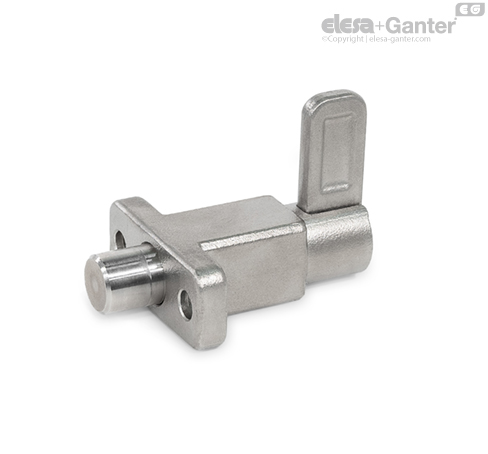

GN 722.5-E-A4 Штифты стопорные Нержавеющая сталь, c фиксацией в отжатом положении, с защёлкой

Со стопорными фиксаторами GN 722.5, штифт фиксатора приводится в действие посредством вытяжного кольца / защёлки. Это осуществляется либо вручную при помощи кабеля, либо при помощи удлиненного натяжного стержня с крюком. Вариант исполнения ST предназначен для таких областей применения, как возведение стальных конструкций, а вариант исполнения из нержавеющей стали A4 подходит для использования в крайне агрессивных средах.

Тип с фиксацией в отжатом положении используется в тех случаях, когда штифт фиксатора временно не должен выступать. Для этого вытяжное кольцо поворачивается боком после установки стопорного штифта во втянутое положение. Кольцо удерживается в данном положении при помощи паза задвижки в верхней части направляющей.

Допуски по размерам между штифтом и направляющей выбираются таким образом, чтобы эксплуатационная надёжность обеспечивалась даже в случае примерного определения применения или загрязнения.

Доступно несколько вариантов крепления. Шестигранные монтажные отверстия позволяют использовать винты с головкой под торцевой ключ DIN 912 и винты с шестигранной головкой или гайки согласно DIN 931 или DIN 934.

• Разновидности стопорных штифтов

• Информация по максимально допустимой нагрузке

• Характеристики нержавеющей стали
