GN 724.6-ST-ZB Штифты стопорные Оцинкованная сталь, с голубой пассивацией

Стопорные фиксаторы GN 724.6 имеют штифт с квадратным поперечным сечением, стопорную поверхность с одной стороны и фаску с другой. Когда предмет, подлежащий фиксации, перемещается к фаске, штифт фиксатора отодвигается назад в направляющую, позволяя канавкам и кромкам пройти над штифтом. Штифт фиксатора задействуется автоматически в направлении стопорной поверхности.

Зажим можно разжать, потянув вытяжное кольцо вручную или с помощью троса или вытяжной стержень с помощью молотка. Типы с фиксацией в отжатом положении используются в тех случаях, когда штифт фиксатора временно не должен выступать. Для этого вытяжное кольцо поворачивается боком после установки штифта фиксатора во втянутое положение. Кольцо удерживается в данном положении при помощи углубления задвижки в верхней части направляющей.

Допуски по размерам между штифтом и направляющей выбираются таким образом, чтобы эксплуатационная надёжность обеспечивалась даже в случае примерного определения применения или загрязнения.

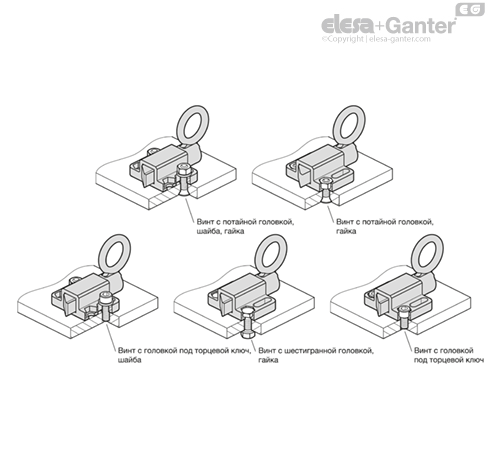

Для крепления монтажные отверстия с пазом или шестигранные монтажные отверстия позволяют использовать винты с головкой под торцевой ключ DIN 912 и винты с шестигранной головкой или гайки согласно DIN 931 или DIN 934.

• Разновидности стопорных штифтов

• Характеристики нержавеющей стали
