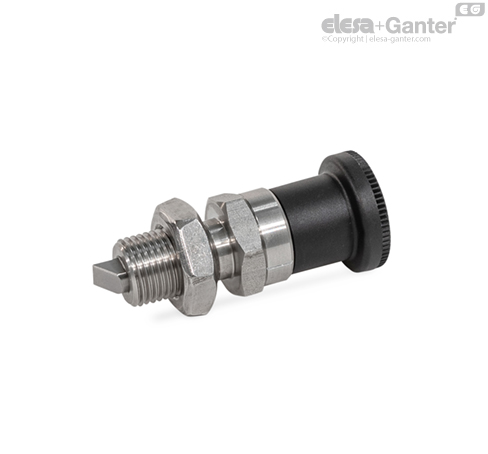

GN 824-BK Штифты стопорные Без фиксации в отжатом положении, с контргайкой

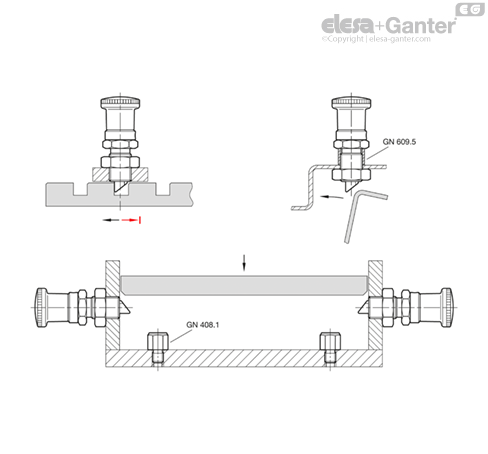

Стопорные фиксаторы GN 824 имеют штифт с квадратным поперечным сечением, стопорную поверхность с одной стороны и фаску с другой. Когда предмет, подлежащий фиксации, перемещается к фаске, штифт фиксатора отодвигается назад в направляющую, позволяя канавкам и кромкам пройти над штифтом. Штифт фиксатора автоматически защелкивается на месте, когда перемещается к защелкивающей поверхности. Зажим можно разжать, потянув ручку.

Стопорные фиксаторы типа C / CK c фиксацией в отжатом положении используются в тех случаях, когда штифт фиксатора временно не должен выступать. В таком случае поворотная ручка оттягивается и затем поворачивается на 90°. Паз удерживает штифт в этом положении.

Когда установочный винт не затянут, ориентация конического зубчатого колеса может быть свободно отрегулирована в диапазоне 360°. Это может отображаться маркировкой на направляющей стопорного фиксатора.

• Разновидности стопорных штифтов

• Распорные втулки GN 609.5

• Основные допуски по стандартам ISO

• Характеристики пластика

• Характеристики нержавеющей стали



Положение стопорной поверхности может быть свободно отрегулировано на 360°.

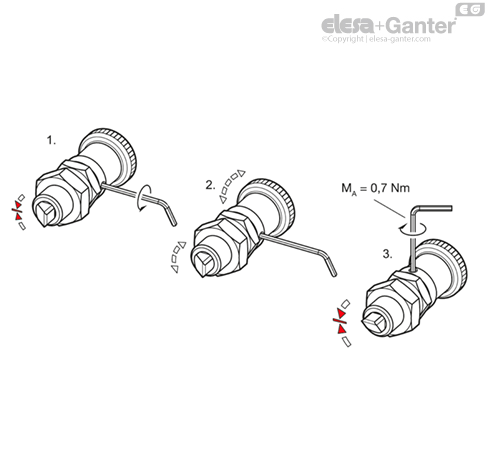

Этапы монтажа:

• 1. Ослабьте установочный винт при помощи шестигранного ключа.

• 2. Поверните ручку для перемещения стопорной поверхности в требуемое положение.

• 3. Затяните установочный винт при помощи шестигранного ключа.
