GN 817.7-D
GN 817.7
Штифты стопорные
78711-R,20
78710-R,10
78712-R,50
илиGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Типы
Обозначение
Нержавеющая сталь AISI 303
Закаленная поверхность штифта фиксатора
Уплотнение стержня
Полиуретан PUR
Уплотнение поршня и кольцевое уплотнение
Бутадиенакрилонитрильный каучук (NBR)
Магнит
Неодим, железо, бор (NdFeB)
Датчик
держатель датчика
Полиацеталь (POM), чёрный цвет
Шестигранные гайки ISO 8675
Нержавеющая сталь AISI 304
Пневматические фиксаторы из нержавеющей стали GN 817.7 могут легко и безопасно интегрироваться в автоматизированные процессы и могут размещаться в местах, где невозможна ручная работа фиксаторов. Благодаря используемому материалу фиксаторы также подходят для более агрессивных сред.
Встроенный магнит позволяет датчику запросить положение штифта фиксатора в электронном виде. Предельные значения (положение вытягивания и втягивания) настраиваются с помощью элемента управления на кабеле датчика. Каждый из них посылает сигнал высокого уровня, который отображается соответствующим светодиодным индикатором и может обрабатываться, например, системой управления машиной.
Доступ к электронике датчика также можно получить через IO-Link, что позволяет устанавливать и считывать точки переключения, а также блокировать кнопку настройки на элементе управления. Для предупреждения помех на фиксатор не должны воздействовать никакие внешние магнитные поля. Пневматические фиксаторы поставляются с контргайкой. С обозначением BS0,4 датчик, держатель датчика и шестигранный ключ также поставляются в разобранном виде.
Радиальное положение кабеля датчика может свободно определяться при установке держателя датчика.

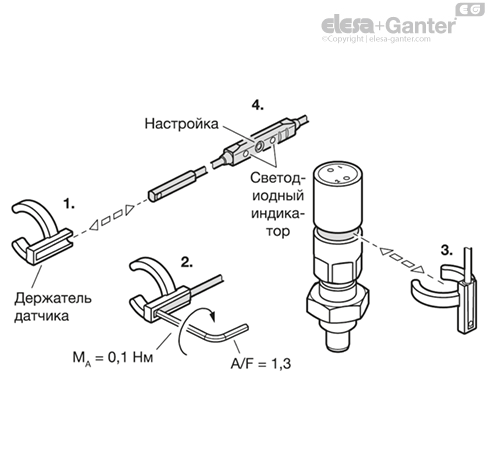

Этапы монтажа:
1. Вставьте датчик в держатель датчика сбоку.
2. Затяните винт датчика с шестигранным отверстием в головке.
3. Закрепите держатель датчика в кольцевой канавке фиксатора и при необходимости отрегулируйте направления путём проворачивания.
4. При вводе в эксплуатацию настройте датчик на конечные положения при помощи элемента управления или IO-Link в соответствии с инструкциями по эксплуатации, поставляемыми вместе с датчиком.
| Пневматические свойства | |
| Рабочее давление | 4 - 6 бар |
| Рабочая среда | Отфильтрованный, сухой воздух, несмазанный или смазанный |
| Температурный диапазон | -20 °C ... +80 °C |
| Электрические свойства датчика | ||
| Функция выхода | 2x Нормально разомкнутый (NO) | |
| Тип выхода | 2x PNP | |
| Питающее напряжение | 12 - 30 V DC | |
| Непрерывный ток Ia | ≤ 100 мA | |
| Тип соединения | 4-полюсный разъем M8x1, | |
| Разъем (S) | свободное вращение с винтовым соединением с насечкой | |
| Тип защиты | IP 67 | - |
| Потребление энергии | ≤ 15мА | - |
| Падение напряжения | ≤ 2,2 В | - |
| Класс защиты | III | - |
| Температурный диапазон | -20 °C ... +75 °C | - |
| Устойчивость к ударным и вибрационным воздействиям | 30 г, 11 мс / от 10 до 55 Гц, 1 мм | - |
| EMV | В соответствии с EN 60947-5-2 | - |
| Защита от неправильной полярности | Да | - |
| Защита от короткого замыкания | Да | - |
| Подавление импульса активации | Да | - |
| Интерфейс связи | IO-Link (V1.0) | - |
| Время цикла 2,3 мс | - | |
| Длина технологических данных 2 бита | - | |
| Структура технологических данных: | - | |
| Бит 0 = сигнал переключения Q1 | - | |
| Бит 1 = сигнал переключения Q2 | - | |
| Бит 2...7 = пустой | - | |
| Сертификаты, декларации о соответствии | ||
