GN 823-NI-B

GN 823

Штифты стопорные

Сталь / нержавеющая сталь, с рукояткой управления, с наружной резьбой

Нержавеющая сталь, без фиксации в отжатом положении

3D Конфигуратор

Вопрос о продукции

Печать

Таблица

Сталь / нержавеющая сталь, с рукояткой управления, с наружной резьбой

Нержавеющая сталь, без фиксации в отжатом положении

GN 823-ST-B Штифты стопорные Сталь, без фиксации в отжатом положении

GN 823-ST-C Штифты стопорные Сталь c фиксацией в отжатом положении

GN 823-NI-B Штифты стопорные Нержавеющая сталь, без фиксации в отжатом положении

GN 823-NI-C Штифты стопорные Нержавеющая сталь, с фиксацией в отжатом положении

Продукция
Описание
Вопрос о продукции

Характеристики
Информация
Принадлежности
Техническая информация

Характеристики

Типы

Тип B: без фиксации в отжатом положении
Тип C: с фиксацией в отжатом положении

Обозначение

Обозначение R: стандартная резьба
Обозначение F: мелкая резьба

Направляющий корпус

Сталь ST

Оцинкованная, воронёная пассивированная

Нержавеющая сталь AISI 303 NI

Штифт фиксатора

Нержавеющая сталь AISI 303

Рукоятка

Пластик, полифталамид (PPA)

Армирование стекловолокном

Чёрный SW

Нажимная пружина

Нержавеющая сталь AISI 302

Информация

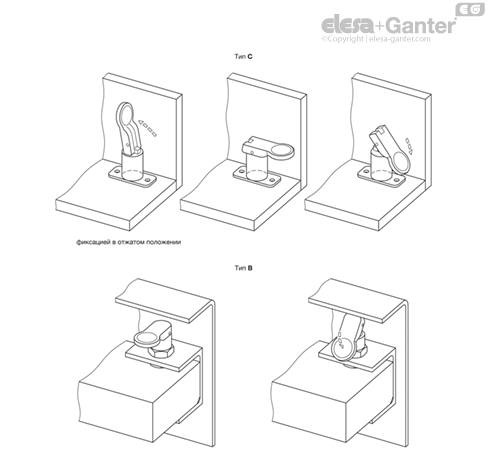

Стопорные штифты GN 823 с рукояткой управления могут использоваться для блокировки кареток в направляющих, например. Штифт фиксатора втягивается просто прижатием рукоятки управления.

Кроме того, тип C позволяет приведение в действие путём натяжения и блокировки штифта фиксатора в убранном положении (отжатом положении).

Принадлежности

GN 412.2 Установочные втулки (с кольцевым выступом)
GN 412.4 Установочные втулки (с кольцевым выступом)
GN 412.3 Установочные втулки (с наклонным конусом)
GN 412.5 Установочные втулки (с наклонным конусом)
GN 609.5 Распорные втулки (нержавеющая сталь)
GN 412.1 Монтажные блоки (цинк, литьё под давлением)
GN 612.1 Монтажные блоки (сталь)
GN 909 Тонкие шестигранные гайки
GN 909.5 Тонкие шестигранные гайки

Техническая информация

Сталь / нержавеющая сталь, с рукояткой управления, с наружной резьбой

Нержавеющая сталь, без фиксации в отжатом положении

Сталь / нержавеющая сталь, с рукояткой управления, с наружной резьбой

Нержавеющая сталь, без фиксации в отжатом положении

GN 823-NI-B Штифты стопорные Нержавеющая сталь, без фиксации в отжатом положении

Типы

Обозначение

Направляющий корпус

Штифт фиксатора

Рукоятка

Нажимная пружина
