Основные характеристики
Корпус с резьбой
Специальный СУПЕР-технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005.
Штифт
Нержавеющая сталь AISI 303.
Рекомендуемый допуск для соответствия отверстию = H7.
Поворотная ручка
Высокоэластичный технополимер на основе полиамида (PA), синий цвет RAL 5005, матовая отделка.
Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).
пружина
Нержавеющая сталь AISI 302.
Контргайка
NTT-VD: Специальный СУПЕР-технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005.
Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).
Стандартные исполнения

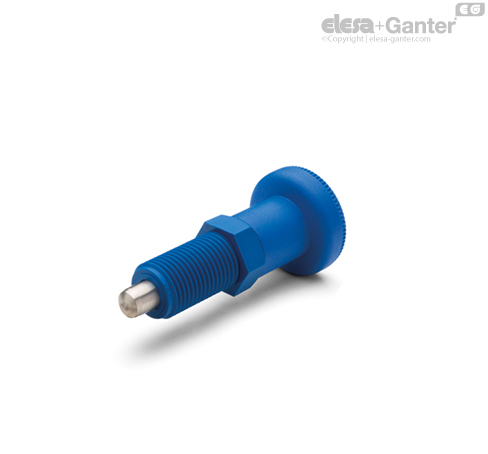

- PMT.100-SST-A-VD: без контргайки.
- PMT.100-SST-AK-VD: с контргайкой, поставляется в разобранном виде.
Инструкции по использованию
Инструкции по монтажу
Убедитесь в отсутствии остатков от обработки в резьбовом отверстии для сборки стопорного штифта (см. рис. 1). Не делайте фаски в отверстии (см. рис. 2).
Изделие из СУПЕР-технополимера, основанное на технологии ELESA, размеры в соответствии со стандартами GN 617 по согласованию с компанией Otto Ganter GmbH Co. KG.
Другие исполнения
Другое стандартное исполнение
PMT.101-SST-VD: стопорные штифты с исходным положением.
Аксессуары
Аксессуары по запросу
NTT-VD: Специальный СУПЕР-технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005.
| Код | Описание |
| 191083 | NTT-M10x1-VD |
| 191085 | NTT-M12x1,5-VD |
| 191087 | NTT-M16x1,5-VD |
| 191089 | NTT-M20x1,5-VD |
