Основные характеристики
Корпус с резьбой
СУПЕР-Технополимер на основе полиамида (PA), армированный стекловолокном.
Штифт
Закаленная сталь с чёрной оксидной плёнкой или нержавеющая сталь AISI 303.
Рекомендуемый допуск H7 для соответствия отверстию.
Рычажок
Самосмазывающийся технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
пружина
Нержавеющая сталь AISI 302.
Контргайка
- NTT: специальный СУПЕР-технополимер на основе полиамида (PA), армированный стекловолокном.
Доступны также в качестве аксессуара, продаваемого отдельно (см. таблицу).
Стандартные исполнения
- PMT.200-A:плунжер из стали с черной оксидной пленкой, без контргайки.

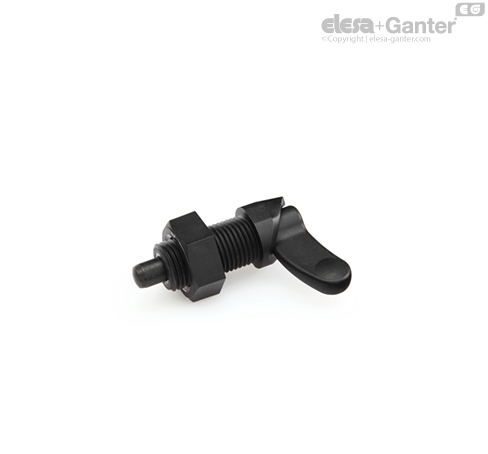

- PMT.200-AK:плунжер из стали с черной оксидной пленкой, с контргайкой (поставляется в разобранном виде).
- PMT.200-SST-A:плунжер из нержавеющей стали AISI 303, без контргайки, не магнитный.
- PMT.200-SST-A:плунжер из нержавеющей стали AISI 303, без контргайки (поставляется в разобранном виде), не магнитный.
Инструкции по монтажу
Инструкции по монтажу
Убедитесь в отсутствии осадков от обработки в резьбовом отверстии для сборки стопорного штифта PMT.200 (см рис. 1). Не делайте никаких фасок в отверстии (см рис. 2).
Продукт из СУПЕР-технополимера, основанный на технологии ELESA, размеры резьбового корпуса и штифта соответствуют размерам рычажных фиксаторов GN 612 по согласованию с компанией Otto Ganter GmbH Co. KG.
Ручка: оригинальная конструкция Elesa.
