Характеристики
Нержавеющая сталь AISI 630
- дисперсионноупрочнённая сталь
Шарики
Нержавеющая сталь AISI 420C
пружина
Нержавеющая сталь AISI 631
Информация

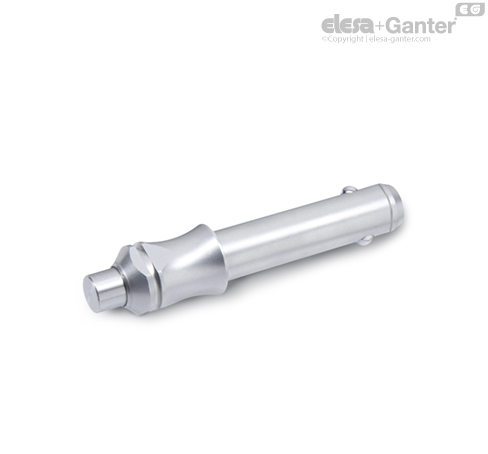

Штифты с шариковыми фиксаторами GN 113.4 из нержавеющей стали используются для быстрой фиксации, соединения и блокировки различных деталей и заготовок. Стандартные области применения: центровочные штифты, которые должны часто сниматься и заново устанавливаться.
После нажатия пружинной кнопки оба шариковых фиксатора будут разблокированы, а после отпускания – снова заблокированы.
Штифты с шариковыми фиксаторами GN 113.4 отличаются компактными размерами. Проушина поставляется не закреплённой на фиксаторе.
Значения нагрузки в вышеприведённой таблице для касательного напряжения получены теоретически и являются ориентировочными. Они не являются обязательными рекомендуемыми значениями и исключают любую ответственность. На них не распространяется гарантия качества и выполнения условий. Оператор (пользователь) должен определять в каждом конкретном случае, является ли продукт подходящим для предполагаемого применения.
Грузоподъёмность штифтов с шариковыми фиксаторами / установочных штифтов
Информация
Значения грузоподъёмности, указанные в таблице для двустороннего сопротивления срезу (прочность на разрыв), рассчитаны или определены теоретическим путём на основании стандарта DIN 50141.
При этом поперечное сечение S болта, находящегося под угрозой, согласно ближайшей схеме учитывалось как две плоскости среза до разрыва.
Приведенные подробные данные по допустимой нагрузке являются необязательными, ориентировочными значениями, не предполагающими какой-либо ответственности. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий.
Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования. Условия окружающей среды могут повлиять на указанные значения.
При проектировании должен учитываться соответствующий коэффициент безопасности.
Грузоподъёмность F в кН ≈ двухстороннее сопротивление сдвигу согласно DIN 50141 (прочность на разрыв)
