Характеристики
Штифт
Нержавеющая сталь AISI 303
Т-образная ручка
Пластик (полиамид PA)
Шарики
Нержавеющая сталь AISI 420C
Нажимная пружина
Нержавеющая сталь, немецкий материал № 14565
Информация

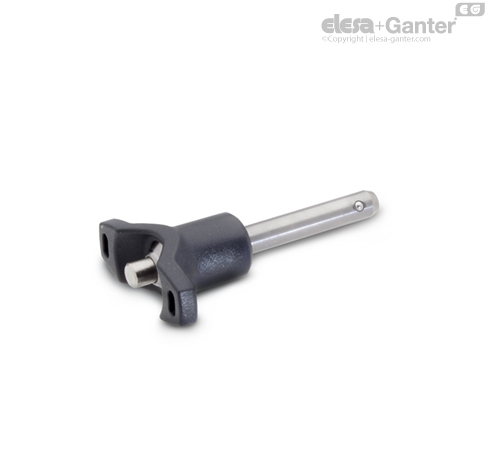

Штифты с шариковыми фиксаторами GN 113.7 применяются для быстрого крепления, соединения и фиксации различных деталей и заготовок. Типовая область применения – установочные штифты, которые часто необходимо демонтировать и устанавливать вновь.
После нажатия пружинной кнопки оба шариковых фиксатора будут разблокированы, а после отпускания – снова заблокированы.
Техническое приложение содержит значения грузоподъёмности для двустороннего сопротивления срезу (прочность на разрыв).
Грузоподъёмность штифтов с шариковыми фиксаторами / установочных штифтов
Информация
Значения грузоподъёмности, указанные в таблице для двустороннего сопротивления срезу (прочность на разрыв), рассчитаны или определены теоретическим путём на основании стандарта DIN 50141.
При этом поперечное сечение S болта, находящегося под угрозой, согласно ближайшей схеме учитывалось как две плоскости среза до разрыва.
Приведенные подробные данные по допустимой нагрузке являются необязательными, ориентировочными значениями, не предполагающими какой-либо ответственности. Они не влекут за собой возникновения гарантийных обязательств, поскольку могут меняться в зависимости от эксплуатационных условий.
Пользователи должны самостоятельно оценивать пригодность изделий для предполагаемого использования. Условия окружающей среды могут повлиять на указанные значения.
При проектировании должен учитываться соответствующий коэффициент безопасности.
Грузоподъёмность F в кН ≈ двухстороннее сопротивление сдвигу согласно DIN 50141 (прочность на разрыв)
