Характеристики
Типы
- Тип B: прихват-вилка с двумя фланцевыми шайбами
- Тип BC: швеллерный вариант с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом
- Тип F: Цельный прихват с зажимом

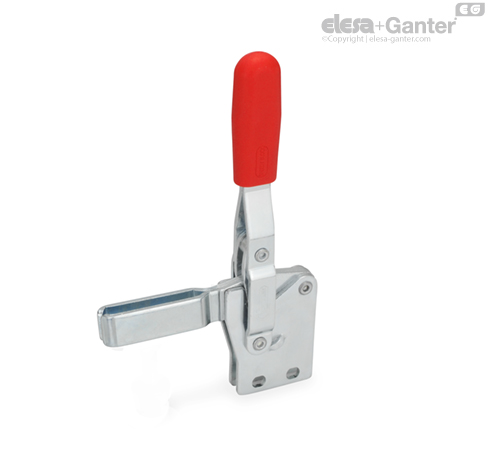

Вариант исполнения из стали
- Закалённая сталь С10, оцинкованная, глубокой пассивации
- Опорные оси (для размера 230 и больше), закалённые
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Spindle assembly GN 708.1, Тип A-
- Резиновый наконечник, по Шору А 85

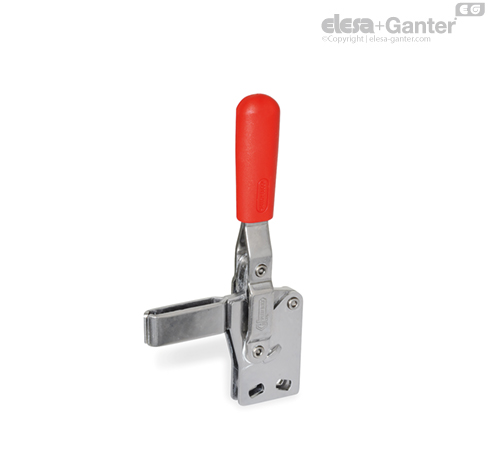

Вариант исполнения из нержавеющей стали NI
Нержавеющая сталь AISI 304
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Spindle assembly GN 708.1, Тип A
- Нержавеющая сталь AISI 304
- Резиновый наконечник, по Шору А 85
Информация
Вертикальные шарнирные зажимы GN 810.1 работают по правилу изгиба: рычаг и прижимная планка перемещаются в одном направлении. В зажатом положении рычаг управления находится в вертикальном положении.
Вместе с вертикальными шарнирными зажимами в виде прихвата-вилки с двумя фланцевыми шайбами (тип B) могут использоваться специальные зажимные винты. Шпиндельный узел с наконечником из неопреновой резины также входит в комплект поставки типа BC.
В версии типа F можно использовать сварку зажима, на котором затем можно разместить прикладной компонент специального фиксирующего крепления, а также можно использовать штифт в сочетании с зажимными креплениями GN 809 для фиксации заготовки на месте.
