GN 801.4-H Держатели датчика Для переключаемого зажима с горизонтальным натяжным рычагом

Держатели датчика GN 801.4 разработаны в качестве вспомогательных принадлежностей для переключаемых зажимов серии GN 810 и GN 820 и позволяют бесконтактный мониторинг положений зажима при помощи индуктивного датчика.

Когда зажимной рычаг находится в положении зажима, электроника датчика подаёт высокий сигнал, например, на блок управления станком, а также дополнительно показывает статус данного переключателя посредством светодиода на датчике.

Таким образом, ошибки в работе могут надёжно обнаруживаться, и надёжность процесса возрастает.

Держатель датчика может быть пристроен к переключаемым зажимам и установлен справа или слева в зависимости от ситуации монтажа переключаемого зажима. Все детали поставляются в разобранном виде в качестве комплекта. Датчик приближения не входит в объём поставки артикула 2.

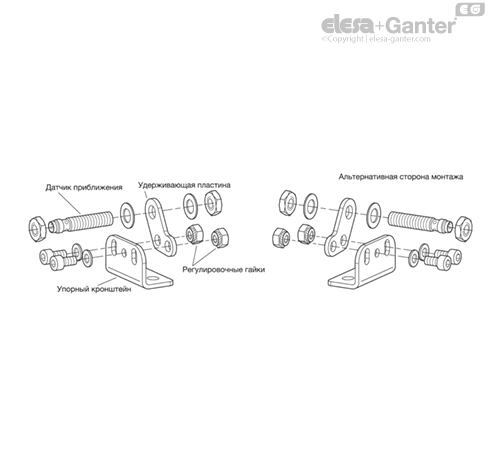

Держатели датчика могут устанавливаться слева или справа переключаемого зажима. Для этого регулировочные гайки должны быть затянуты слева или слева удерживающей пластины для предотвращения их вращения и потери. Это облегчает в дальнейшем сборку держателя датчика и регулировку датчика. Последующее изменение стороны монтажа не предполагается.

Датчик устанавливается в отверстие в упорном кронштейне в соответствии с выбранной стороной монтажа, а глубина регулируется и фиксируется при помощи гаек таким образом, чтобы зажимной рычаг без проблем переводил его в положение зажима.
