Характеристики
Типы
- Тип A: без предохранительной задвижки
- Тип S: с предохранительной задвижкой
- Тип SV: для предохранительной задвижки с навесным замком
Идентификационный номер
Вариант исполнения из стали ST
гальванически оцинкована с голубой пассивацией
Вариант исполнения из нержавеющей стали NI
только типы A, S и SV
- Детали из листовой стали AISI 304
- Зажимной крюк / шпилька AISI 303
Информация

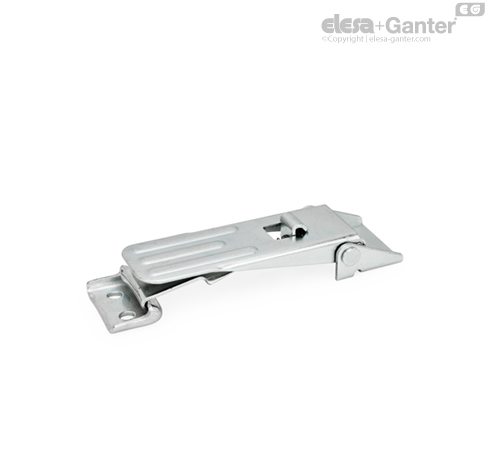

Натяжные замки с крюком GN 821 используются, в том числе, для надёжного крепления закрылков и крышек контейнеров. Зажимы будут надёжно зафиксированы по центру и, таким образом, будут вибростойкими.
Ход w1 зажимного крюка может вытянуть детали, которые должны быть зажаты вместе до 6 мм. Диапазон w2 может быть отрегулирован на шпинделе с резьбовым концом M6 на зажимном крюке.
Типы S, SV и SS предотвращают нежелательное расцепление натяжного замка с крюком.
В стандартном исполнении натяжные замки с крюком типа SS имеют тот же замок и / или тот же ключ.
Нагрузки, указанные в таблице, являются ориентировочными значениями направляющей линии при номинальном статическом тяговом усилии, которое может выдержать замок. В зависимости от условий, при которых эти натяжные замки с крюком используются, например, при вибрации или ударных нагрузках, это может негативно влиять на удерживающую способность.
Захватный кронштейн входит в комплект поставки.
