Характеристики
Типы
- Тип A: без пружинной заглушки
- Тип B: с пружинной заглушкой
Вариант исполнения из стали ST
гальванически оцинкована с голубой пассивацией

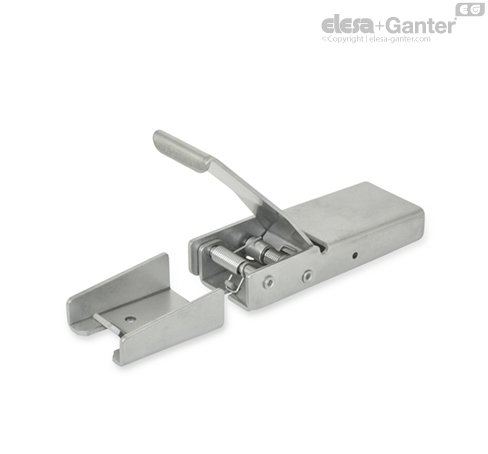

Вариант исполнения из нержавеющей стали NI
AISI 304
Информация
Отличительными особенностями натяжных замков с крюком GN 8330 являются превосходная функциональность и дизайн. Встроенный пружинный механизм удерживает зажимную рукоятку и зажимной крюк в открытом положении и обеспечивает лёгкое управление.
После прохождения мёртвой точки гибкость деталей из листовой стали приведёт к закрытию натяжного замка с крюком. В зажатом положении размер требуемого высверленного отверстия составляет m2.
С ходом w зажимного крючка элементы, которые должны быть соединены, могут быть стянуты во время зажима.
Стопорный механизм может быть прикреплён через высверленное отверстие с помощью пружинных заглушек. Пломбы также могут быть присоединены через d2.
Значение удерживающего усилия, представленное в таблице, является ориентировочным для потенциально статической растягивающей стрессовой нагрузки, действующей на натяжной замок с крюком. В зависимости от условий эксплуатации (например, при воздействии вибрации или ударов), удерживающая сила может быть ослаблена.
Винты с низко расположенной плоской головкой должны использоваться для обеспечения надлежащего функционирования. Шаблон для сверления также позволяет сборку с использованием бесцветных заклепок.
Описание функции
В нерабочем состоянии (т.е. не в зажимном положении), стопорный рычаг и зажимной крючок удерживаются в показанном положении с помощью двух пружин кручения.
Подъем в зажимном рычаге будет приводить к повороту зажимного крючка на уровень запорного держателя.
Для зажимного действия зажимной крючок вставляется в запорный держатель, и одновременно стопорный рычаг устанавливается в исходное (удерживающее) положение.
Для освобождения просто поднимите стопорный рычаг.
