Характеристики
Типы
- Тип AP: вилочный прихват с двумя фланцевыми шайбами

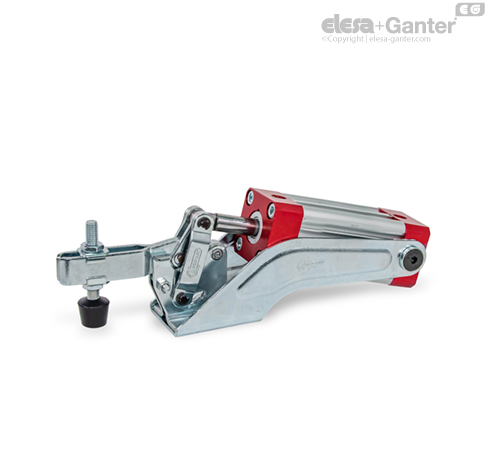

- Тип CP: вилочный прихват с двумя фланцевыми шайбами и Нажимной винт GN 708.1
- Тип EP: цельнолитой прихват со скобой для сварки
Обозначение
- Кодирование M: Магнитный поршень
Детали из листового металла
Вязкая сталь C10
Оцинкованный, синий пассивированный
Несущие штифты закалённые
Опорные оси
Науглероженная сталь
Цапфы воздушного цилиндра
Науглероженная сталь
Воздушный цилиндр двойного действия
Макс. давление 6 бар
Все подвижные части
смазаны специальной смазкой
Нажимной винт GN 708.1, Тип A
- Оцинкованная сталь, с голубой пассивацией
- Резиновый наконечник, по Шору А 85
Информация
По конструкции и размерам пневматические шарнирные прихваты GN 860 идентичны управляемым вручную вертикальным шарнирным прихватам GN 810 .
Для обеспечения длительного срока службы механических деталей, а также воздушных цилиндров рабочее давление не должно превышать 6 бар и установка для поддержания сжатого воздуха должна быть установлена на восходящем потоке.
Зажимы шарнирно-рычажные GN 860 имеют постоянный магнит, встроенный в поршень. Во взаимодействии с датчиками GN 3380, можно определить конечное положение, например, для осуществления машинного управления.
