Характеристики
Типы
- Тип APVS: вилочный прихват с двумя фланцевыми шайбами
- Тип CPVS: вилочный прихват с двумя фланцевыми шайбами и Нажимной винт GN 708.1

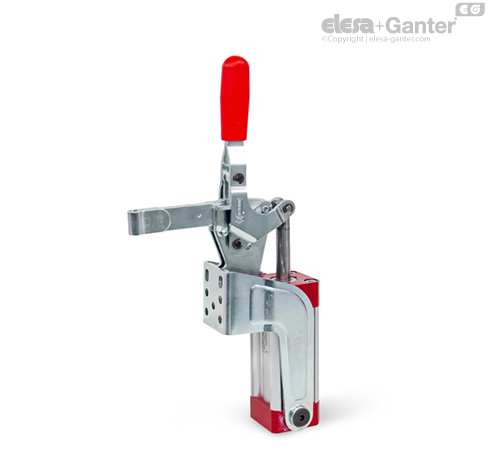

- Тип EPVS: цельнолитой прихват со скобой для сварки
Обозначение
- Кодирование M: Магнитный поршень
Детали из листового металла
Вязкая сталь C10
Оцинкованный, синий пассивированный
Несущие штифты закалённые
Опорные оси
Науглероженная сталь
Цапфы воздушного цилиндра
Науглероженная сталь
Воздушный цилиндр двойного действия
Макс. давление 6 бар
Все подвижные части
смазаны специальной смазкой
Цельнолитая формованная пластиковая втулка ручки
красный цвет, маслостойкий
Нажимной винт GN 708.1, Тип A
- Оцинкованная сталь, с голубой пассивацией
- Резиновый наконечник, по Шору А 85
Информация
Пневматические шарнирные прихваты GN 862.1 изготовлены на основе той же конструкции, что и GN 862.
Особенность этих зажимов состоит в том, что они могут быть установлены в двух разных плоскостях, и они также могут управляться вручную с помощью рукоятки. Например, они могут быть вручную по отдельности закрыты, а затем все зажимы могут быть одновременно открыты с помощью пневматической функции.
Для обеспечения длительного срока службы механических деталей, а также воздушных цилиндров рабочее давление не должно превышать 6 бар и установка для поддержания сжатого воздуха должна быть установлена на восходящем потоке.
Зажимы шарнирно-рычажные GN 862.1 имеют постоянный магнит, встроенный в поршень. Во взаимодействии с датчиками GN 3380, можно определить конечное положение, например, для осуществления машинного управления.
