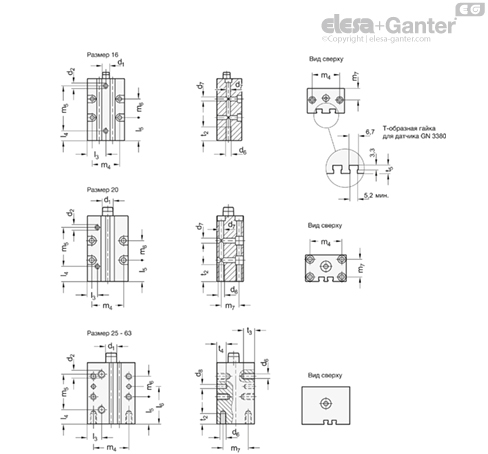

GN 875-A Поворотные зажимы прихват с регулировочным отверстием и 2 шайбы с фланцами

Поворотные зажимы GN 875 используются в случаях, когда для вставки и извлечения зажимаемой заготовки необходим доступ сверху.

В процессе зажима заготовки необходимо сначала повернуть прихват на 90° и опустить его вниз, а затем растянуть с линейным перемещением. Процесс зажима заготовки следует выполнять в пределах длины хода смыкания.

Угловая ориентация натяжного прихвата может быть установлена на поворотном зажиме произвольным образом. При затягивании винта необходимо следить за тем, чтобы крутящий момент не передавался на шток поршня. Эта мера предосторожности защитит прихват от перекручивания.

Поворотные зажимы включают в себя поршень с магнитным кольцом и могут быть предварительно установлены для определения концевого упора с помощью датчика.

• Прихваты GN 875.2

• Прихваты GN 875.3

• Переходные фланцы GN 875.4

• Датчик GN 3380

• Нажимные винты GN 708.1

• Перечень пневматических зажимов
