Характеристики
Типы
- Тип A: прихват-вилка с двумя фланцевыми шайбами
- Тип C: швеллерный вариант с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом
- Тип E: Цельный прихват с зажимом
Вариант исполнения из стали
- Закалённая сталь С10, оцинкованная, глубокой пассивации
- Опорные оси (для размера 230 и больше), закалённые
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Spindle assembly GN 708.1, Тип A
- Резиновый наконечник, по Шору А 85

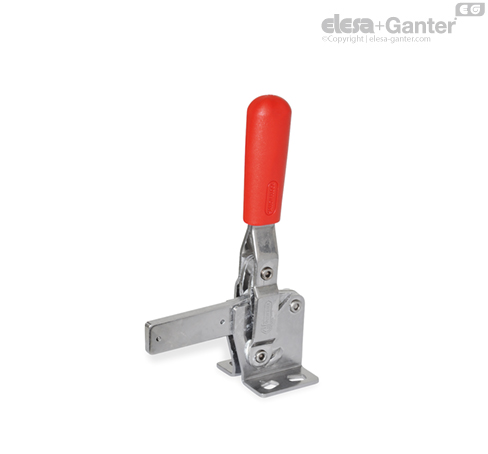

Вариант исполнения из нержавеющей стали NI
Нержавеющая сталь AISI 304
Все подвижные части
смазаны специальной смазкой
Рукоятка
Твёрдый маслостойкий пластик, цвет красный
Spindle assembly GN 708.1, Тип A
- Нержавеющая сталь AISI 304
- Резиновый наконечник, по Шору А 85
Информация
Вертикальные шарнирные зажимы GN 810 работают по правилу изгиба: рычаг и прижимная планка перемещаются в одном направлении. В зажатом положении рычаг управления находится в вертикальном положении.
Вместе с вертикальными шарнирными зажимами в виде прихвата-вилки с двумя фланцевыми шайбами (тип А) могут использоваться специальные зажимные винты. Шпиндельный узел с наконечником из неопреновой резины также входит в комплект поставки типа C.
Вариант типа E может использоваться или путём приваривания прихвата, на котором затем можно разместить зависящий от области применения прижимной крепёжный элемент, или путём использования планки в сочетании с GN 809 прихват устанавливается для удержания заготовки на месте.
