Характеристики
Типы
- Тип BL: вилочный прихват с двумя фланцевыми шайбами
- Тип BLC: вилочный прихват с двумя фланцевыми шайбами и Нажимной винт GN 708.1
- Тип FL: цельнометаллический вариант исполнения с защелкой, монтаж методом приварки

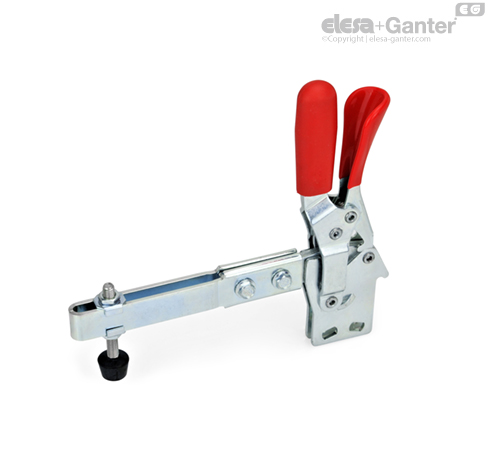

- Тип VL: удлиненный прихват, с регулировочным отверстием и двумя шайбами с фланцами (вариант исполнения из стали)
- Тип VLС: удлиненный прихват, с регулировочным отверстием, двумя шайбами с фланцами и нажимным винтом GN 708.1 (Вариант исполнения из стали)
Вариант исполнения из стали
- Сталь с поверхностной закалкой С 10Оцинкованный, синий пассивированный
Все подвижные части
смазаны специальной смазкой
Цельнолитая формованная пластиковая втулка ручки
красный цвет, маслостойкий
Нажимной винт GN 708.1, Тип A
Оцинкованная сталь, с голубой пассивацией
Резиновый наконечник, по Шору А 85
Вариант исполнения из нержавеющей стали NI
Нержавеющая сталь AISI 304
Все подвижные части
смазаны специальной смазкой
Цельнолитая формованная пластиковая втулка ручки
красный цвет, маслостойкий
Нажимной винт GN 708.1, Тип A
Нержавеющая сталь AISI 304
Резиновый наконечник, по Шору А 85
Информация
Вертикальные прижимы GN 810.4 фиксируются в обоих конечных положениях. В зажатом положении таким образом предотвращается непроизвольное открытие или открытие вследствие вибраций; также в отрытом положении это предотвращает самозакрытие прижима, вызванное, например, удлиненным прихватом. Расфиксация производится одной рукой, позволяя затем открыть/закрыть прижим.
Фиксаторы работают по принципу тумблера: рычажок и защелка перемещаются в одном направлении. В зажатом положении рычаг управления находится в вертикальном положении.
Вертикальные прижимы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип BL) могут при необходимости дополнительно оснащаться специальным нажимным винтом. Помимо этого, в комплектацию типа BLС также входит нажимной винт с неопреновым наконечником.
Вариант типа FL можно использовать, либо приварив прихват, на котором затем можно разместить зависящий от области применения прижимной крепежный элемент, либо с помощью планки в сочетании с GN 809 рукоятки для нажимных винтов для фиксации заготовки.
Шарнирно-рычажные фиксаторы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип VL) могут при необходимости дополнительно оснащаться специальным нажимным винтом. Помимо этого, в комплектацию типа VLС также входит нажимной винт с неопреновым наконечником.
