Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, серый цвет.
Стандартные исполнения

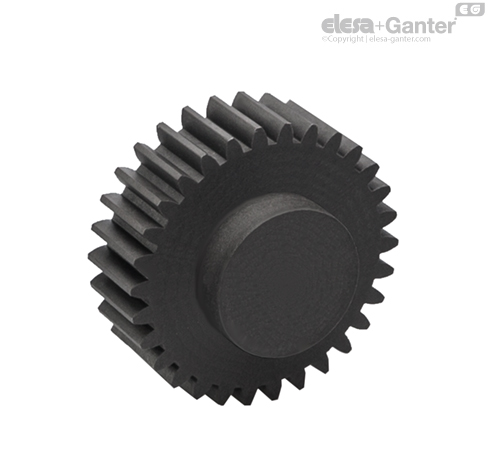

- ZCL-0.5: модуль 0.5; нерассверленная втулка (количество зубьев Z ≤ 50) или предварительно просверленное сквозное отверстие (количество зубьев Z ≥ 55).
- ZCL-1.0: модуль 1.0; нерассверленная втулка (количество зубьев Z = 10) или предварительно просверленное сквозное отверстие.
- ZCL-1.5: Модуль 1.5, предварительно просверленное сквозное отверстие
- ZCL-2.0: Модуль 2.0, предварительно просверленное сквозное отверстие
- ZCL-2.5: Модуль 2.5, предварительно просверленное сквозное отверстие
- ZCL-3.0: Модуль 3, предварительно просверленное сквозное отверстие
- ZCL-1.0-K: модуль 1.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-1.5-K: модуль 1.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.0-K: модуль 2.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-2.5-K: модуль 2.5, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
- ZCL-3.0-K: модуль 3.0, просверленная ступица со шпоночным пазом UNI 6604, допуск D10.
Для исполнений с предварительно просверленным сквозным отверстием, размер d, указанный в таблицах, означает минимальный диаметр отверстия, получаемого в результате механообработки.
Применительно к версиям -K механическая обработка шпоночного паза необязательно приводит к фазированию передачи.
Общая информация
Особенности
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Максимальный допуск для сквозного отверстия без резьбы: IT 9.
Технические данные
См.: Элементы передачи.
Инструкции по использованию
Монтаж
При зацеплении двух цилиндрических зубчатых колес необходимо учитывать положительный зазор. Для модулей 0,5 – 1,0 – 1,5 рекомендуется допуск (+0,03 +0,1). Для модулей 2,0 – 2,5 – 3,0 рекомендуется допуск (+0,08 +0,3).
