Основные характеристики
Материал

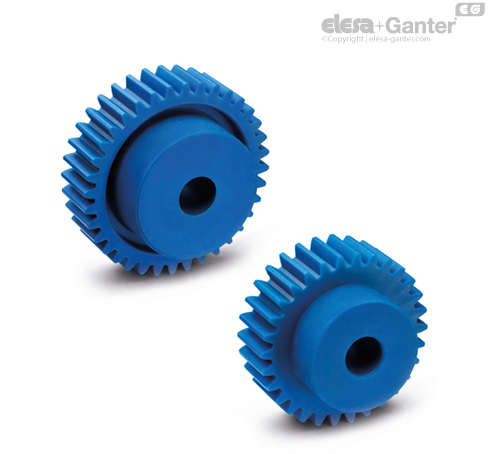

Технополимер на основе полиамида (PA), армированный стекловолокном, синий цвет RAL 5005, матовая поверхность.
Произведен из сырья, соответствующего требованиям Управления по санитарному надзору за качеством пищевых продуктов и медикаментов США (FDA CFR.21 и EU 10/2011).
Стандартные исполнения
- ZCL-1.0-VD: Модуль 1.0, предварительно просверленное сквозное отверстие
- ZCL-1.5-VD: Модуль 1.5, предварительно просверленное сквозное отверстие
- ZCL-2.0-VD: Модуль 2.0, предварительно просверленное сквозное отверстие
Размер d, указанный в таблицах, означает минимальный диаметр отверстия, получаемого в результате механообработки.
Общая информация
Особенности
Синий цвет RAL 5005 четко выделяется при случайном попадании в продукты.
Специально разработан для применения в пищевой и фармацевтической индустрии.
Значения крутящего момента, приведенные в таблицах, указаны в об/мин между 0 и 150. Значения могут различаться в зависимости от смазки, температуры, сочетания с другими материалами и продолжительности эксплуатации.
Максимальный допуск для сквозного отверстия без резьбы: IT 9.
Технические данные
См.: Элементы передачи.
Инструкции по использованию
Монтаж
При соединении двух прямозубых передач необходимо учитывать положительный люфт. Для модулей 1.0 - 1.5 рекомендуется допуск (+0,03 +0,1). Для модуля 2.0 рекомендуется допуск (+0,08 +0,3).
