Характеристики
Типы
- Тип B: без фиксации в отжатом положении, без контргайки
- Тип BK: без фиксации в отжатом положении, с контргайкой
- Тип C: с фиксацией в отжатом положении, без контргайки
- Тип CK: с фиксацией в отжатом положении, с контргайкой
Типы стопорных штифтов
- Тип KA: закругленный наконечник, с пластиковым покрытием
- Тип MA: закругленный наконечник, латунь
- Тип SB: конический наконечник
- Тип SC: сферический наконечник
- Тип SD: плоский наконечник
- Тип SE: с наружной резьбой
- Тип SF: с внутренней резьбой
Направляющий корпус
- Сталь, чернение ST
- Нержавеющая сталь AISI 303 NI
Штифт фиксатора
- Наконечник, закалённый для типов SB / SC / SD
- Нержавеющая сталь AISI 303, химически никелированная для NI
- Пластик, полифталамид (PPA)
- Армирование стекловолокном
- Химически связанный со штифтом фиксатора
Поворотная ручка
Пластик, полиамид (PA)
Чёрный цвет, матовая отделка
Нажимная пружина
Нержавеющая сталь AISI 301
Шестигранные гайки ISO 8675
- Сталь, чернение для ST
- Нержавеющая сталь для NI
Информация
Стопорные штифты GN 81700, например, блокируют регулировку высоты или поворотные рычаги на устройствах, машинах и транспортных средствах.

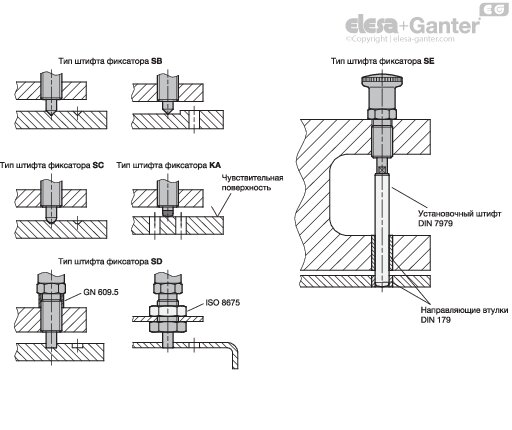

Штифты фиксаторов типов KA и MA имеют закругленные наконечники из пластика или латуни, которые уменьшают износ соприкасающейся поверхности и предотвращают появление следов или царапин. Конический штифт фиксатора SB облегчает позиционирование в соответствующем приёмном отверстии.
Сферический наконечник штифта фиксатора типа SC проходит над низкими кромками или канавками, обеспечивая надёжную фиксацию и предотвращая повреждение. Благодаря небольшому скосу штифт фиксатора типа SD особенно подходит для неглубоких отверстий под фиксатор, например, в деталях из листового металла.
Стопорные штифты со штифтом фиксатора типов SE или SF могут оснащаться специальными приспособлениями с применением внешней или внутренней резьбы и использоваться, например, для приведения в действие рычажных механизмов или тросовых приводов.
Независимо от выбранного типа штифта фиксатора стопорные штифты GN 81700 доступны как в отжатом положении, так и без него. Стопорные штифты в отжатом положении используются в тех случаях, когда штифт фиксатора временно не должен выступать.
