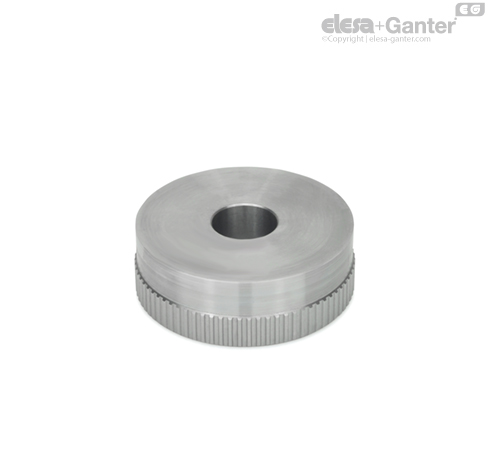

Характеристики
Типы
Тип MCR: матовый хромированный
Тип MCRS: матовый хромированный, стандартная шкала 0...90,
100 делений, соотв. схема шкалы d1/100 A RA 0-10-20...90/10
Коды отверстий
- Вариант исполнения B: без фрикционного кольца
- Вариант исполнения R: с фрикционным кольцом
- Опора шкалы d1, прошедшая прецизионное точение
- бесцветный (стандартный вариант исполнения)
- матовый, хромированный MCR
- матовый, хромированный со стандартной шкалой MCRS
Шкала
выгравированная с лазерной точностью, чёрный цвет
Резиновое зажимное кольцо
Фрикционное кольцо из полиамида
Информация
Износостойкое фрикционное кольцо обеспечивает идеальное зацепление кольцевой шкалы при повторном выравнивании шпинделя. Кроме того, оно обеспечивает установку кольцевой шкалы на неподвижном валу.
Также эти кольцевые шкалы могут поставляться с любым типом делений.
Для ознакомления с дизайном, положением и последовательностью нумерации см. схему для кольцевых шкал в бланке заказа «Как заказать градуировку»
