Характеристики
- Тип A: без зубцов
- Тип B: с зубчатым венцом (30 зубцами)
Сталь
- Допустимая ширина паза P9
- Отверстие K 10: DIN 6885-1
- Отверстие K 12 ... K 16: DIN 6885-2
Пластик
- с прикрепленным защитным диском из ПВХ светло-серого цвета
Шарообразная ручка DIN 319
Пластик, фенольный полимер (PF)
Чёрный цвет, глянцевая отделка
Информация

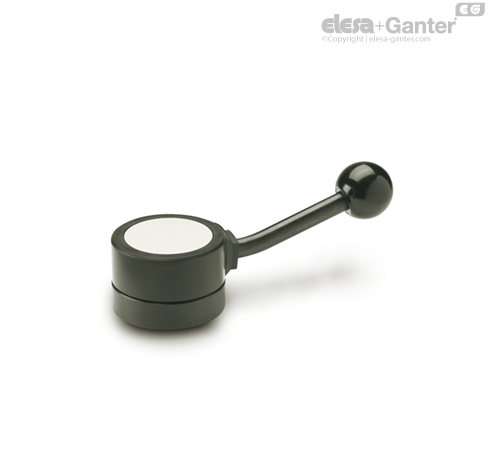

С использованием ручек рычажного типа GN 215 осуществляется поворот на заданный угол и прочная фиксация валов. Для фиксации поднимите рычаг с зубцов, преодолев давление пружины (управление одной рукой).

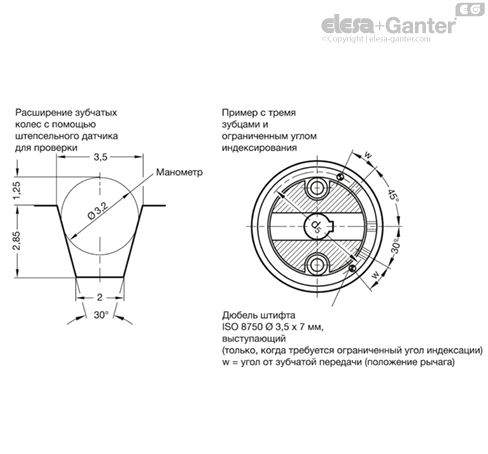

Ограничение угла поворота достигается посредством двух штифтов (рисунок).
Втулка присоединяется к валу через шпоночный паз.
Центровочный фланец прикрепляется к машине с помощью двух винтов с головкой под торцевой ключ (M 5).
Рычаг, с помощью центровочного штифта, обеспечивает связь между валом и центровочным фланцем.

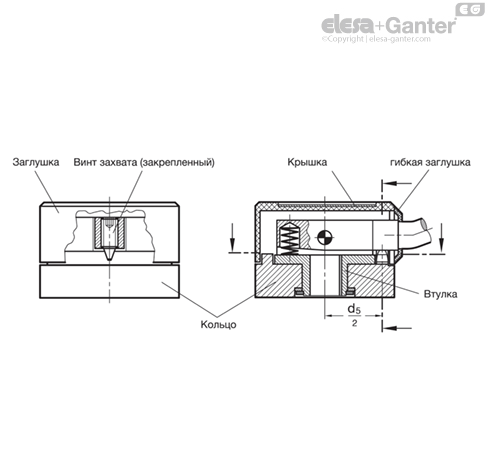

Зубцы защищены от шлифовального шлама и подобных частиц крышкой. Эта крышка может быть вставлена вручную (эластичные выступы фиксируются в пазу) и снимается при помощи отвёртки.
Технические и монтажные инструкции для ручек рычажного типа
Стандартный центровочный штифт является клиновым. Он обеспечивает расположение без зазоров, а также лёгкое зацепление и расцепление.
Если беззазорное расположение не требуется, то может быть использован установочный штифт (выполненный из стопорного винта DIN 915-M6x14). Зубцы могут быть квадратными или с дюбелями и подходящими отверстиями. Такие отверстия должны быть достаточно большими, чтобы дюбель не ограничивался при зацеплении (радиус поворота рычага).
Наименьший доступный угол для специальных зубцов:
11º для размера 54
9º для размера 60
Меньшие углы могут быть получены с подходящими зубцами и дюбелями.
