Характеристики

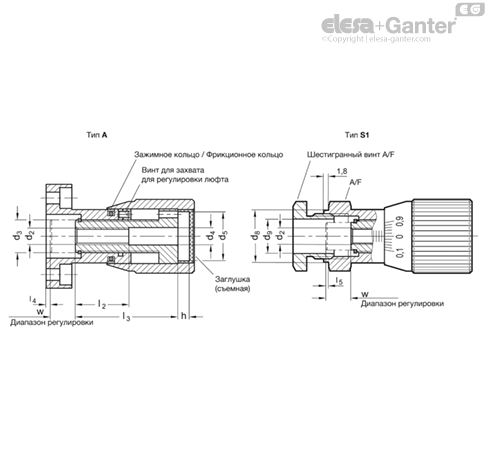

- Тип A: крепёжное отверстие параллельно к оси шпинделя
- Тип B: крепёжное отверстие вертикально к оси шпинделя
- Тип S1: установка с помощью винта с шестигранной головкой
- Обозначение SR: со шкалой 0,1....0, 9, 50 делений
- Обозначение SL: со шкалой 0,1....0,9, 50 делений по возрастанию, против часовой стрелки
Сталь
- Матовая хромированная поверхность
- Деления выгравированы лазером
Алюминий
Анодированное покрытие, чёрный цвет
Сталь
Оцинкованная, воронёная пассивированная
Информация
Ручки управления с регулируемым шпинделем GN 727 обеспечивают точную регулировку или выравнивание, например, жёсткого упора. Резьба шпинделя без окружного зазора.
Деления на ручке управления нестираемы и легко читаются.
Светло-серая крышка покрывает крепёжные детали, а также конец вала.
Для ознакомления с дизайном, положением и последовательностью нумерации см. схему для кольцевых шкал в бланке заказа «Как заказать градуировку» .
Дополнительная информация о размерах с указанием технических характеристик
