Характеристики
- Вариант исполнения B: без шпоночного паза
- Вариант исполнения K: со шпоночным пазом DIN 6885-1 P9
- Вариант исполнения V: с квадратным отверстием DIN 79

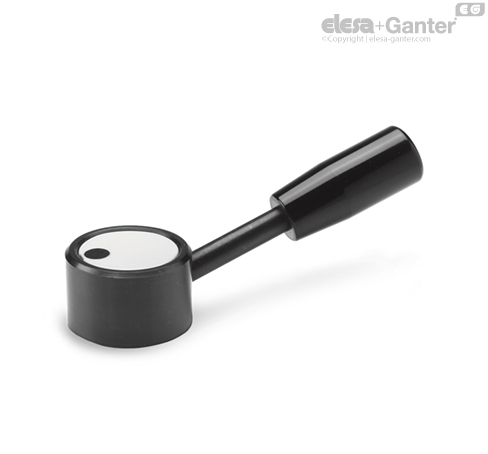

- Тип M: крышка со стрелкой индикатора
- Тип N: гладкая крышка
Пластик, полиамид (PA)
Светло-серый цвет
Цилиндрическая ручка I.280
Пластик, фенольный полимер (PF)
Чёрный цвет, глянцевая отделка
Информация
Крышка рычагов управления GN 750 скрывает элементы крепления (см. примеры установки), а также выступающие и убирающиеся валы. Она также подходит для печати знаков и символов.
При монтаже крышка вдавливается вручную. Для снятия её можно приподнять за углубление с помощью отвертки.
Примеры сборки
Рычаги управления GN 750 с пружинным фиксатором GN 614 , установлены с поперечным штифтом. Расположение пружинного фиксатора обеспечивает простоту установки; при желании фиксирующий конус можно высверлить из втулки переключения до установки фиксатора. Утопленный вал и отверстие для пружинного фиксатора скрыты крышкой.
Рычаги управления GN 750 со шпоночным пазом втулки / параллельной шпонкой, осевое крепление с помощью потайной шайбы GN 184 , с кольцевым пазом для крепления штифтов для ограничения угла поворота.
