CFM-PC-B-C-C+B
CFM-PC
Петли
Со встроенным электрокабелем, технополимер, сертифицированный самозатухающий
нижний выходной кабель 3,5/4м, задний выходной кабель 1,5/1м
Со встроенным электрокабелем, технополимер, сертифицированный самозатухающий
нижний выходной кабель 3,5/4м, задний выходной кабель 1,5/1м
Основные характеристики
Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, сертифицированный, самозатухающий UL-94 V0, чёрный цвет, матовая отделка.
Вращающийся штифт
Армированный стекловолокном технополимер на основе полиамида (PА), превосходные трибологические характеристики, чёрный цвет.
Стандартные исполнения
Сквозные отверстия для винтов с потайной головкой:
- CFM-PC-SH-C-A+B: 8-штырьковый кабель с верхним осевым выходом, длина 3,5 или 4 м, и 8-штырьковый кабель с гнездовым соединителем с задним выходом, длина 1,5 или 1 м.
- CFM-PC-SH-C-C+B: 8-штырьковый кабель с нижним осевым выходом, длина 3,5 или 4 м, и 8-штырьковый кабель с гнездовым соединителем с задним выходом, длина 1,5 или 1 м.
- CFM-PC-SH-F-A+B: 8-штырьковый кабель с верхним осевым выходом, длина 3,5 м, и 8-штырьковый кабель с задним выходом, длина 1,5 м. !da duplicazione!
- CFM-PC-SH-F-C+B: 8-штырьковый кабель с нижним осевым выходом, длина 3,5 м, и 8-штырьковый кабель с задним выходом, длина 1,5 м.
Втулки из никелированной латуни с глухим резьбовым отверстием:
- CFM-PC-B-C-A+B: 8-штырьковый кабель с верхним осевым выходом, длина 3,5 или 4 м, и 8-штырьковый кабель с гнездовым соединителем с задним выходом, длина 1,5 или 1 м.
- CFM-PC-B-C-C+B: 8-штырьковый кабель с нижним осевым выходом, длина 3,5 или 4 м, и 8-штырьковый кабель с гнездовым соединителем с задним выходом, длина 1,5 или 1 м.
- CFM-PC-B-F-A+B: 8-штырьковый кабель с верхним осевым выходом, длина 3,5 м, и 8-штырьковый кабель с задним выходом, длина 1,5 м. !da duplicazione!
- CFM-PC-B-F-C+B: 8-штырьковый кабель с нижним осевым выходом, длина 3,5 м, и 8-штырьковый кабель с задним выходом, длина 1,5 м.
Угол поворота (приблизительное значение)

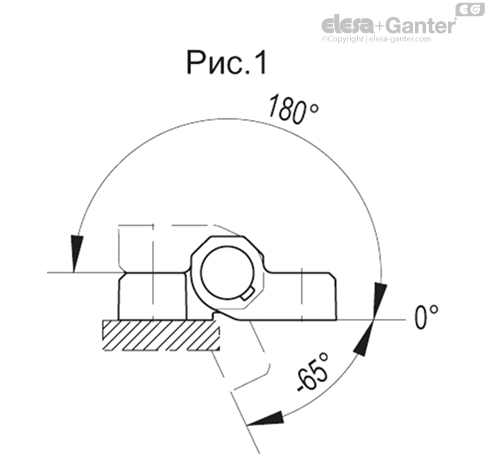

Макс. 245° (-65° и + 180°, где 0° является условием, при котором соединённые поверхности находятся на одной плоскости), см. рис. 1.
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
Общая информация
Особенности и области применения
- Петля CFM-PC сочетает в себе функцию простой петли с возможностью проведения электрического тока от косяка к установленной двери.
- Это предотвращает наличие торчащих и неэстетичных кабелей и перемычек «кабельной втулки».
- Защищает кабели во время движения двери или конструкции, гарантируя, что они не повредятся и не наткнутся на препятствия. Подходит для часто перемещаемого портативного или лабораторного испытательного оборудования.
- Компактный размер, различные варианты монтажа и кабельных выходов обеспечивают простоту установки данного изделия.
- 8-штырьковый кабель позволяет пользователю подключение различных приборов, таких как розетки осветительной электросети, электрозамки и любые ручки с электровыключателем.

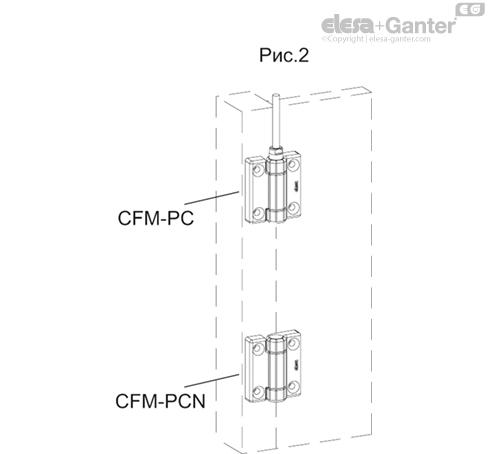

- Петля CFM-PC может сочетаться с одной или несколькими дополнительными петлями CFM-PCN (см. рис. 2) или с ручками с электровыключателем EBR-SWM, EBR-SWB и M.2000-SWM. В случае горизонтального открывания двери или ограниченного веса можно использовать только одну петлю.
- Минимальный радиус изгиба наружных кабелей составляет 30 мм.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИE | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | Напряжение под углом в 90° | |||
 |  |  | ||||
| Описание | Максимальная рабочая нагрузка Ea [N] | Нагрузка на разрыв Ra [N] | Максимальная рабочая нагрузка Er [N] | Нагрузка на разрыв Rr [N] | Максимальная рабочая нагрузка E90 [N] | Нагрузка на разрыв R90 [N] |
| CFM.PC-SH | 700 | 1200 | 700 | 2200 | 800 | 2300 |
| CFM.PC-B | 700 | 1600 | 800 | 2400 | 800 | 1300 |
Электрические характеристики
| Электрические характеристики | ||
|---|---|---|
| Тип кабеля | Тип соединителя | |
| Наружный диаметр | 7.2 mm | 7.2 mm |
| Сечение проводников | 8xAWG22 | 8xAWG22 |
| Максимально допустимое напряжение | 400 V | 30 V |
| Максимальный ток | 4 A | 2 A |
| Стопорное кольцо | - | INOX AISI 316 |
| Оболочка | ПВХ | ПВХ |
| UL Style | cRUus AWM STYLE 2587 | |
Другие исполнения
Специальные исполнения доступны по запросу
Кабели различной длины.
Инструкции по использованию
Инструкции по монтажу

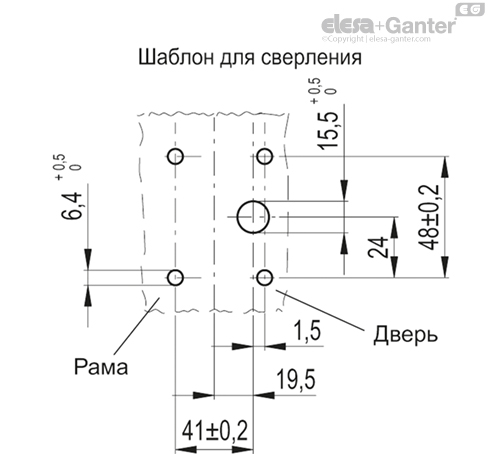

- Высверленные отверстия в раме и двери в качестве шаблона для сверления.
- Сторона петель с задним выходом кабеля должна устанавливаться на двери.
- Петля не должна использоваться в качестве механического упора для максимального открывания двери или для закрытой двери. По этой причине необходимо создать специальные механические упоры, ограничивающие движение двери.
- Соединительные кабели всегда должны быть защищены от механических повреждений.
