Характеристики
Типы
- Тип A: без фиксации в отжатом положении, без контргайки
- Тип AK: без фиксации в отжатом положении, с контргайкой
- Тип C: с фиксацией в отжатом положении, без контргайки
- Тип CK: с фиксацией в отжатом положении, с контргайкой
Направляющая (резьбовая муфта)
Вариант исполнения из стали ST
чернение
Направляющая (резьбовая муфта)

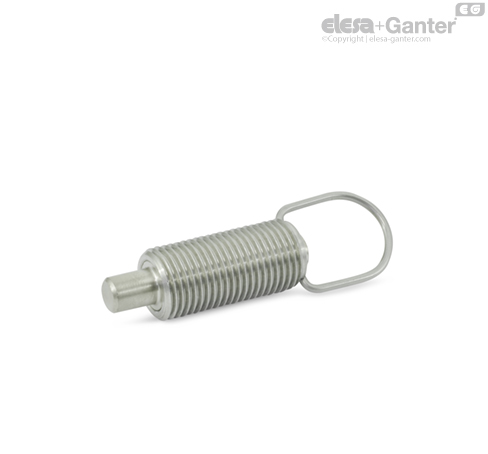

Вариант исполнения из нержавеющей стали AISI 303 NI
Ось
Нержавеющая сталь AISI 303
химически никелированный
Пружина / подъёмное кольцо
Нержавеющая сталь AISI 301
Информация
Благодаря своей форме подъёмное кольцо фиксатора GN 413 может использоваться для ввинчивания при монтаже, а так же в качестве стопорного фиксатора (тип С / тип СК).
Стопорные штифты с фиксацией в отжатом положении используются в случаях, когда стопорный стержень временно не должен выступать. После втягивания стержня поверните кольцо на 90°. Кольцо блокируется в данной позиции с помощью фиксирующей насечки.
