HSO
HSO
Оптический датчик уровня
78711-R,20
78710-R,10
78712-R,50
илиGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Латунь.
Полисульфон.
NBR.

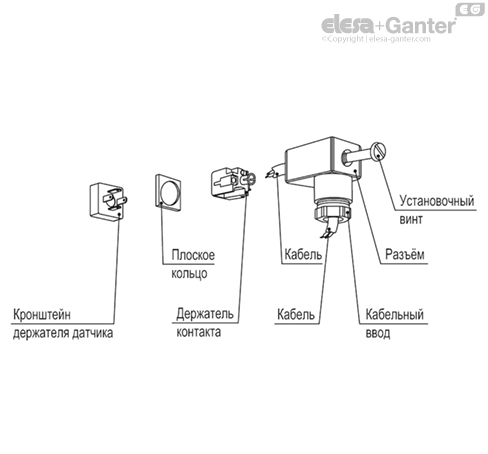

Для правильной сборки см. Предупреждения.
-30 / +110°C.
-30 / +55°C.
100 bar
Подходит для обнаружения прозрачных жидкостей даже внутри небольших резервуаров.

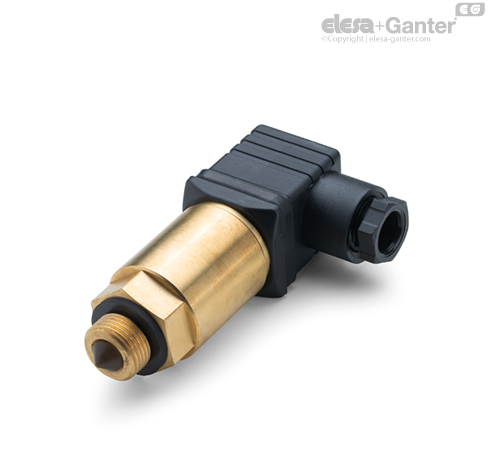

Оптический датчик, вставленный в металлический корпус, включает в себя призму с инфракрасным диодом и чувствительный элемент.
| Электрические характеристики | |
| Описание | Особенности |
| Источник питания | 15 – 35 Vcc |
| Ток, потребляемый внутренней цепью | 10 мА |
| Макс. нагрузка | 100 mA |
| Электрический выход | Нажать - потянуть |
При отсутствии контакта с жидкостью инфракрасный луч полностью отражается призмой в сторону приёмника. Однако при смачивании датчика жидкостью показатель преломления призмы изменяется, и часть инфракрасного луча рассеивается в самой жидкости, вызывая переключение выходного сигнала (рис. 1).
Количество отражённого света служит основой для измерения уровня внутри резервуара.
Рекомендуется периодически проверять состояние линзы оптического датчика и при необходимости очищать её с использованием неагрессивных жидкостей.
