Основные характеристики
Корпус
Латунь.
Призма
Полисульфон.
Уплотнительное кольцо
NBR.
Стандартные исполнения
- HSO: датчик с разъёмом DIN 43650 из технополимера на основе полиамида (PA), чёрный цвет, со встроенным кабельным вводом и держателем контакта. Класс защиты IP65, как показано в таблице EN 60529.

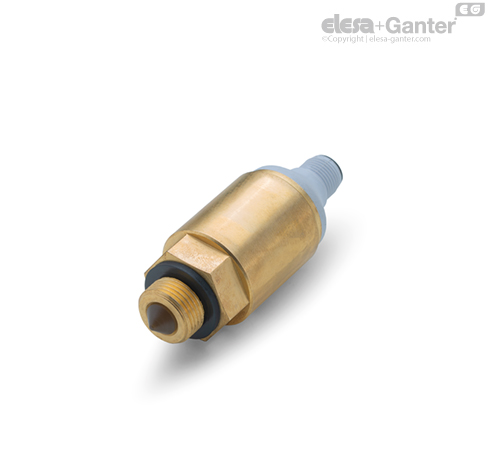

- HSO-KN: датчик с разъёмом M12x1, 4-контактный, с резьбой из технополимера на основе полиамида (PA), чёрный цвет, матовая отделка. Класс защиты IP67.
Для правильной сборки см. Предупреждения.
Рабочая температура жидкости (не замороженной)
-30 / +110°C.
Температура окружающей среды
-30 / +55°C.
Макс. рабочее давление
100 bar
Общая информация
Особенности и области применения
Подходит для обнаружения прозрачных жидкостей даже внутри небольших резервуаров.
Оптический датчик, вставленный в металлический корпус, включает в себя призму с инфракрасным диодом и чувствительный элемент.
Инструкции по использованию
Инструкции по сборке разъёма
- Отсоедините разъём от датчика, открутив расположенный на разъёме установочный винт, извлеките держатели контактов и ослабьте кабельный ввод.
- Вставьте кабель в разъём (стандартный разъём) и присоедините провода к зажимам, как показано на инструкциях по электропроводке.
- Соберите путём вставки держателя контактов в разъем в требуемом положении.
- Вверните разъём в датчик, а затем затяните кабельный ввод.
| Электрические характеристики |
| Описание | Особенности |
| Источник питания | 15 – 35 Vcc |
| Ток, потребляемый внутренней цепью | 10 мА |
| Макс. нагрузка | 100 mA |
| Электрический выход | Нажать - потянуть |
Механические и электрические характеристики
Функционирование и техническое обслуживание
При отсутствии контакта с жидкостью инфракрасный луч полностью отражается призмой в сторону приёмника. Однако при смачивании датчика жидкостью показатель преломления призмы изменяется, и часть инфракрасного луча рассеивается в самой жидкости, вызывая переключение выходного сигнала (рис. 1).
Количество отражённого света служит основой для измерения уровня внутри резервуара.
Рекомендуется периодически проверять состояние линзы оптического датчика и при необходимости очищать её с использованием неагрессивных жидкостей.
Предупреждения
- Минимальный обнаруживаемый уровень жидкости: 10 см.
- Датчик можно монтировать как вертикально, так и горизонтально (рис. 1).
- При вертикальном монтаже существует вероятность искажения показаний уровня из-за наличия остаточных капель на поверхности призмы.
