Основные характеристики
Корпус рычага
Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.
Нажимная кнопка
Технополимер, серо-чёрный цвет, полированная отделка
Эластичный фиксатор и упругое кольцо
Технополимер на основе ацетальной смолы (POM), черный цвет.
Стандартные исполнения
Прижимной элемент из технополимера, армированный стекловолокном с удерживающим штифтом, чёрного цвета, с насечкой на выступающей части, облегчающей закручивание. Возвратная пружина из нержавеющей стали AISI 302.
- ERX-SST-RC: Втулка из нержавеющей стали AISI 303 с глухим резьбовым отверстием.
- ERX-SST-p-RC: Шпилька из нержавеющей стали AISI 303 с фаской на торце, стандарт UNI 947 : ISO 4753 (см. Технические данные).
Общая информация
Особенности и области применения
Фиксатор, расположенный между рычагом и упругим кольцом, может свободно вращаться.
Подходит для использования, когда необходимо предотвратить потерю ручки.
Особенно подходит для установки в случаях, когда угол поворота рычага ограничен малым пространством.
Преимущества изделий данной модели в сравнении с регулируемыми ручками других типов с металлическим фиксирующим винтом:
- абсолютная электрическая изоляция для оператора
- отсутствие на поверхности стальных компонентов, подверженных ржавению
Устойчивость к нагрузкам
Регулируемые ручки с прижимными элементами предназначены для зажимных операций, иногда производимых с очень высокой частотой.
Таким образом, особое значение имеет эксплуатационная устойчивость ручки (например, устойчивость к повторяющемся циклам затягивания), в частности прочность зубчатого элемента в узле зацепления, который передаёт усилие от рычага к резьбовому элементу (втулке или шпильке).

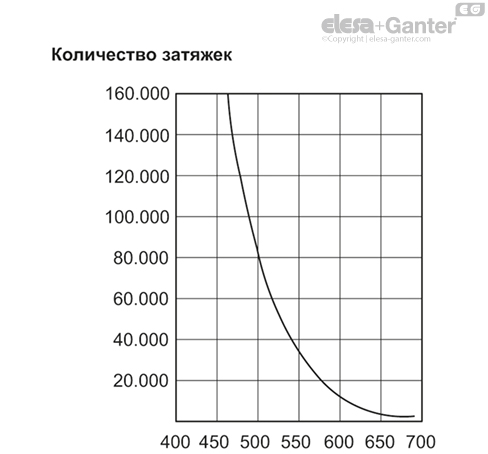

На практике результаты нескольких лабораторных исследований, выполненных с применением специального инструмента, имитирующего самые суровые условия использования, показали, что, например, регулируемая ручка ERX.78 может выдержать без оседания более 100 000 циклов затяжки под воздействием силы 490 Н (см. график).
Особый технополимер, армированный стекловолокном, позволяет регулируемым ручкам производства компании ELESA достичь отличных показателей эксплуатационной устойчивости, которые намного выше прилагаемых усилий в обычных условиях работы.
Инструкции по использованию
Инструкции по использованию
Для выполнения регулировки в процессе затяжки поднимите рычаг для расцепления зубьев зажимного элемента и верните его в исходное положение. Когда рычаг отпущен, возвратная пружина автоматически зацепляет зубья.
Специальные исполнения доступны по запросу
Специальные исполнения доступны по запросу
- CT-S: шариковые цепи из технополимера и нержавеющей стали.
- GN 111: шариковые цепи из нержавеющей стали и латуни.
- CV-T: удерживающие тросы из полиэтилена и нержавеющей стали.
- GN 111.2: удерживающие тросы из нержавеющей стали.
- GN 111.4: удерживающие тросы из полиуретана и нержавеющей стали.
