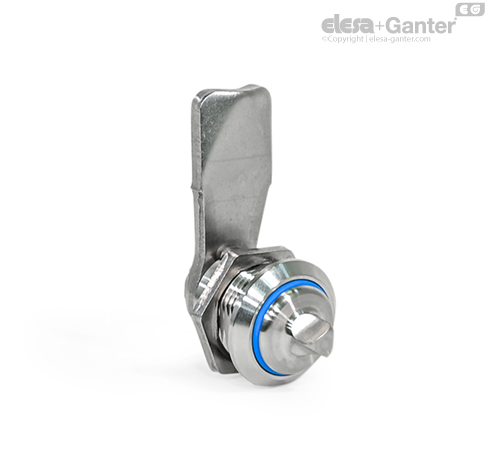

GN 115-IP-AD7 Замки С тремя наружными гранями

Защёлки GN 115 закрываются поворотом, ограниченным 90°, который перемещает рычаг защёлки в заблокированное положение за дверную раму. Скосы рычага защёлки облегчают закрывание двери.

Благодаря использованию нержавеющей стали защёлки идеально подходят для использования в коррозионных средах. Благодаря нескольким уплотнениям детали имеют максимальную степень защиты IP 69k. Кроме того, защёлки удовлетворяют базовым гигиеническим требованиям согласно DIN 1672-2 и DIN 14159.

Доступны защёлки с разным расстоянием до рычага защёлки (А): от 6 до 50 мм (для исполнения NI) и от 6 до 28 мм (для исполнения A4).

Защёлки GN 115 поставляются со свободно закрытым рычагом защёлки.

• Ключи GN 119.2 (для типов AD7 и AV8)

• Защитные направляющие пластины GN 120.2

• Внутренние ручки для шкафов GN 120.3

• Пробойники для листового металла GN 123

• Классы защиты IP

• Характеристики нержавеющей стали

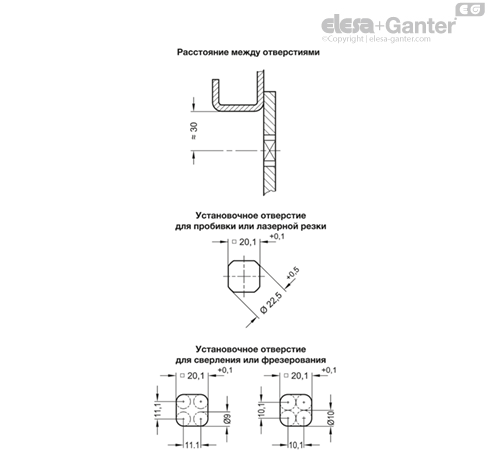

Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.

Будучи установленным, замок проталкивается через проделанное отверстие насквозь.С обратной стороны надевается и прикручивается шестигранная гайка.

При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.

Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.

Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп  GN 123 для листового металла.
