Характеристики
Типы
- Тип AD7: с тремя наружными гранями
- Тип AV8: с четырьмя наружными гранями

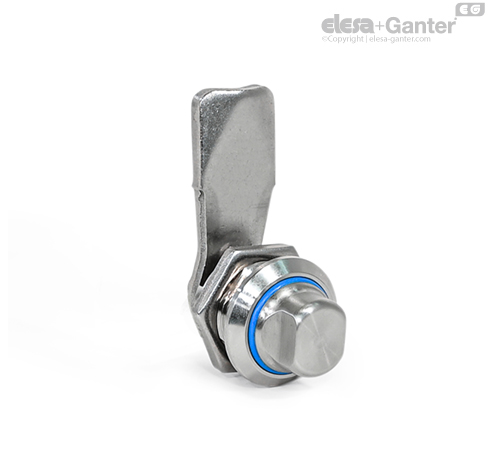

- Тип AZ13: с двумя наружными гранями
- Бутадиенакрилонитрильный каучук (NBR)
термостойкость от –30 до 100 °C
Информация
Защёлки GN 115 закрываются поворотом, ограниченным 90°, который перемещает рычаг защёлки в заблокированное положение за дверную раму. Скосы рычага защёлки облегчают закрывание двери.
Благодаря использованию нержавеющей стали защёлки идеально подходят для использования в коррозионных средах. Благодаря нескольким уплотнениям детали имеют максимальную степень защиты IP 69k. Кроме того, защёлки удовлетворяют базовым гигиеническим требованиям согласно DIN 1672-2 и DIN 14159.
Доступны защёлки с разным расстоянием до рычага защёлки (А): от 6 до 50 мм (для исполнения NI) и от 6 до 28 мм (для исполнения A4).
Защёлки GN 115 поставляются со свободно закрытым рычагом защёлки.
Инструкции по сборке и монтажу
Для осуществления монтажа выполните отверстия в двери, крышке или люке, как показано на монтажном чертеже.
Будучи установленным, замок проталкивается через проделанное отверстие насквозь.С обратной стороны надевается и прикручивается шестигранная гайка.
При серийном производстве требуемое монтажное отверстие в дверном полотне обычно выполняется пробивкой или лазерной обработкой.
Установочное отверстие также может быть создано путем сверления или фрезерования, как показано на схематических чертежах.
Для серий малых размеров и стальных листов толщиной менее 2 мм используется штамп GN 123 для листового металла.
