Характеристики
Типы
- Тип W: корпусы для угловых редукторов
- Тип T: корпусы для Т-образных редукторов
Алюминиевое литье в кокиль
с пластиковым покрытием
черный цвет, RAL 9005, текстурированная отделка SW
Нажимные винты
Нержавеющая сталь
Информация

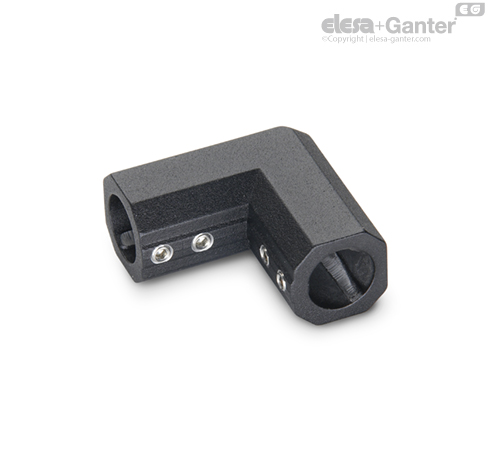

Корпусы GN 298 для угловых / T-образных редукторов используются в сочетании с коническими зубчатыми колёсами GN 297 и линейными приводами / передаточными элементами. Угловые / Т-образные редукторы предназначены для изменения направления вращательного движения линейного привода / передаточного элемента на 90°.
Инструкция по эксплуатации с более подробной информацией и техническими требованиями входит в комплект каждой поставки.
Сборка линейных приводов

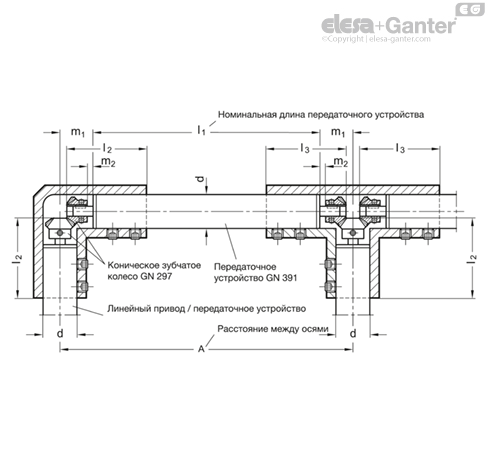

Сборка линейных приводов и транспортных устройств с коническими зубчатыми колёсами в корпусах GN 298
| d Ø линейными приводами / передаточными элементами | l2 | l3 | m1 | m2 | коническое зубчатое колесо | Корпус | Длина передаточного устройства GN 391: l1 = A - 2 x m1 |
| 18 | 41 | 40 | 20 | 4 | GN 297-17,5-K6 | GN 298-28-B18-W/T-SW |
| 30 | 58 | 57 | 26 | 1 | GN 297-26-K8 | GN 298-40-B30-W/T-SW |
| 40 | 75.5 | 73.5 | 32 | 1 | GN 297-35-K12 | GN 298-50-B40-W/T-SW |
| 50 | 90.5 | 87.5 | 32 | 1 | GN 297-35-K12 | GN 298-60-B50-W/T-SW |
Примеры применения

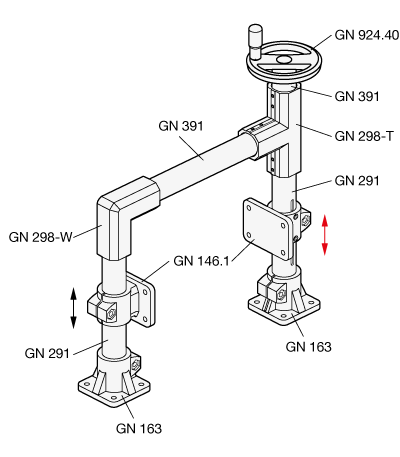

Два параллельных передвижных линейных привода GN 291 соединены с передаточным элементом GN 391.
Угловые корпусы GN 298-W, включающие конические зубчатые колеса GN 297 и передаточное устройство GN 391, соединяют маховик с системой. Маховик расположен под прямым углом к подвижным осям.
Два фланцевых соединителя для линейного привода GN 146.1 перемещаются параллельно. Для этого два линейных приводов GN 291 соединяются с транспортным устройством GN 391.
Т-образный и угловой редуктор GN 298-T/-W, включающие конические зубчатые колеса GN 297 и другое транспортное устройство GN 391, соединяют маховик с системой. Маховик помещается в параллельном положении к подвижным осям.
