Информация

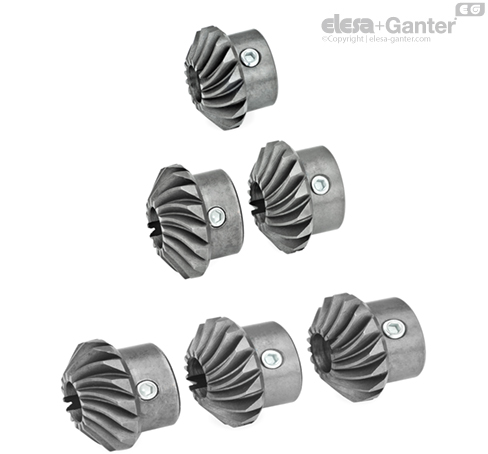

Конические зубчатые колеса GN 297 используются для угловых / T-образных редукторов вместе с линейными приводами / транспортными устройствами GN 391и корпусах GN 298 .
Спиральнозубые конические зубчатые колёса устанавливают необходимый зазор и определяют правильное положение конических зубчатых колёс. Кроме того, редукторы таким образом издают чрезвычайно слабый шум.
Два конических зубчатых колеса требуются для углового редуктора, три конических зубчатых колеса – для Т-образного редуктора. Они доступны в качестве установленных для типов W и T.
Обратите внимание, что только конические зубчатые колёса с различным шагом могут быть соединены. Передаточное отношение всегда составляет 1:1, поскольку конические зубчатые колеса всегда имеют одинаковое количество зубьев.
Примеры применения
Два параллельных передвижных линейных привода GN 291 соединены с передаточным элементом GN 391.
Угловые корпусы GN 298-W, включающие конические зубчатые колеса GN 297 и передаточное устройство GN 391, соединяют маховик с системой. Маховик расположен под прямым углом к подвижным осям.
Два фланцевых соединителя для линейного привода GN 146.1 перемещаются параллельно. Для этого два линейных приводов GN 291 соединяются с транспортным устройством GN 391.
Т-образный и угловой редуктор GN 298-T/-W, включающие конические зубчатые колеса GN 297 и другое транспортное устройство GN 391, соединяют маховик с системой. Маховик помещается в параллельном положении к подвижным осям.
