Характеристики

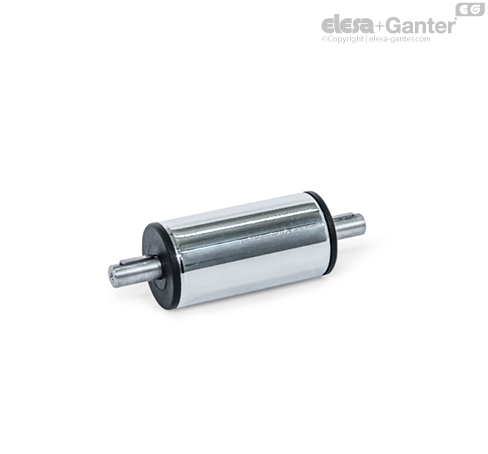

Вариант исполнения из стали
Направляющая трубка
Трубка DIN 2391
Сталь, хромированная SCR
Вариант исполнения из нержавеющей стали
Направляющая трубка
Трубка DIN 2462
Нержавеющая сталь AISI 304 NI
Штифт
Сталь соответственно нержавеющая сталь
Шарикоподшипник
Торцевая заглушка
Пластик
Информация
Передаточные устройства GN 391 обычно используются вместе с линейными приводами. Они разработаны для передачи вращательного движения при управлении соседним и более удаленными линейными приводами.
Передаточное устройство стандартной длины l1 представляет собой специальное исполнение. Оно предназначено для изменения направления операционной оси линейных приводов (маховика) на 90° вместе с угловым редуктором.
Как и в линейных приводах, могут быть установлены цифровые датчики положения.
Примеры применения
Два параллельных передвижных линейных привода GN 291 соединены с передаточным элементом GN 391.
Угловые корпусы GN 298-W, включающие конические зубчатые колеса GN 297 и передаточное устройство GN 391, соединяют маховик с системой. Маховик расположен под прямым углом к подвижным осям.
Два фланцевых соединителя для линейного привода GN 146.1 перемещаются параллельно. Для этого два линейных приводов GN 291 соединяются с транспортным устройством GN 391.
Т-образный и угловой редуктор GN 298-T/-W, включающие конические зубчатые колеса GN 297 и другое транспортное устройство GN 391, соединяют маховик с системой. Маховик помещается в параллельном положении к подвижным осям.
