GN 1050.1

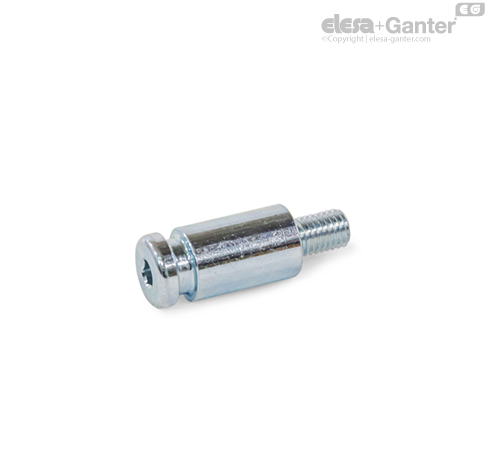

Шпильки

Шпильки GN 1050.1 позиционирование и подсоединение компонентов без использования инструментов с помощью быстрозажимных соединений GN 1050 для прочной посадки и разборного соединения. Размеры и свойства материалов шпилек были в точности подогнаны к соединению с целью обеспечения правильного функционирования.

Шпильки можно приобрести отдельно, таким образом, разные шпильки будут совместимы с соединением, например, для эффективного позиционирования приспособлений в разных местах в зависимости от обрабатываемой заготовки. Шпильки крепятся резьбовым пальцем или внутренней резьбой в зависимости от типа.

Для достижения указанной нагрузочной способности, резьбовые отверстия на изделии или вставные гайки и винты должны быть не ниже класса 8.

Фланцы GN 1050.2 доступны в качестве принадлежностей для крепления шпилек, обеспечивая таким образом дополнительную функциональность.



Правила техники безопасности:

Нагрузочные способности достижимы исключительно если прилегающие конструкции способны выдержать такие нагрузки.

Для любых резьбовых отверстий или вставленных гаек и винтов требуется класс прочности не ниже 8.

В зависимости от применения может потребоваться использование большего запаса прочности.
