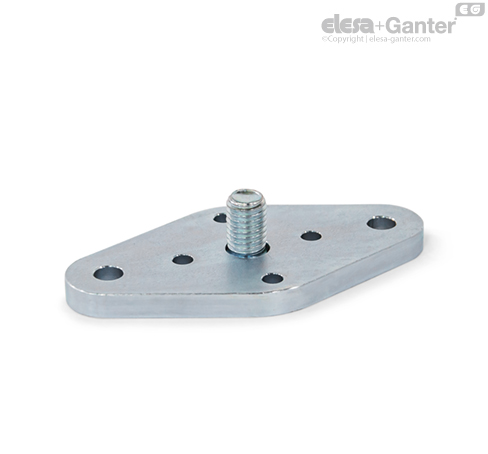

GN 1050.2-F Фланцы неподвижная опорная часть

Фланцы GN 1050.2 доступны в качестве принадлежностей для крепления быстрозажимных соединений GN 1050 и шпильки GN 1050.1 для расширения вариантов соединения обоих крепежных элементов.

Они используются в случаях, когда стандартные методы крепления соединений или шпилек с использованием центральной внутренней резьбы или резьбовой шпильки невозможно или не оптимально в силу особенностей окружающей среды. Это может произойти с алюминиевыми профильными системами или деталями со сдвоенными стенками, у которых недостаточно прочности для приложенной нагрузки.

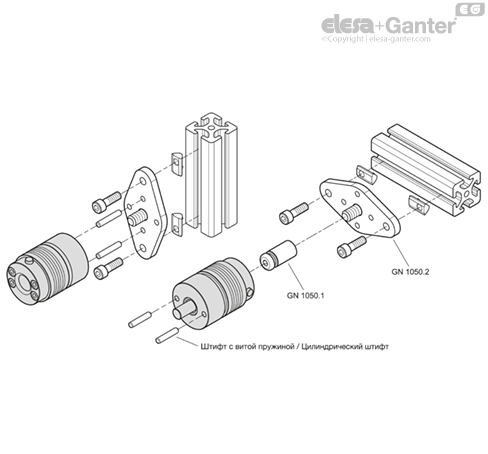

Как фланец, так и соединение могут быть позиционированы путем вставки пружинных штифтов или цилиндрических штифтов в отверстия d₃ с целью исключить непреднамеренное скручивание. Для кодировки L (плавающий подшипник) штифтовые отверстия спроектированы таким образом, чтобы исключить радиальное смещение соединения.

• Другая отделка, например, с порошковым покрытием

• Значения прочности винтов / гаек
