GN 1050-A Быстрозажимные соединения С резьбовым стержнем

Быстрозажимные соединения GN 1050 позиционирование и соединительные компоненты без инструментов при помощи шпилек GN 1050.1 для прочной посадки и разборного соединения. Для повторяющихся установок и сборок машинного оборудования, в ходе которых неудобно использовать отвертку, можно использовать быстрозажимные соединения на приспособлениях или производственных линиях для эффективного монтажа направляющих, крышек или вспомогательных устройств.

Предохранительная кнопка защищает от случайного расцепления муфты. При нажатии на кнопку муфту можно сместить по оси для освобождения шпильки, расположенной во внутреннем вырезе. Одновременно с этим, на внешней стороне появляется красное кольцо, что означает незаблокированное состояние.

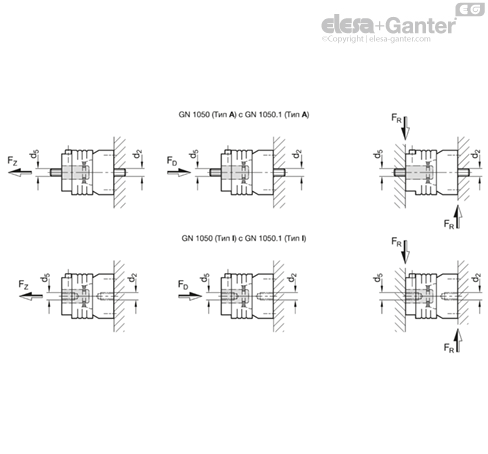

Соединения не передают крутящий момент. При использовании нескольких соединений на одной установке, можно воспользоваться кодом L для компенсации радиального и осевого смещения. Отверстия d₄ при необходимости могут удерживать цилиндрические или пружинные штифты для верного позиционирования соединения. Для кодировки L штифтовые отверстия на изделии должны быть пропорционально увеличены для проведения корректировок в радиальном направлении.

Фланцы GN 1050.2 доступны исключительно в качестве принадлежностей для сборки соединений и шпилек, обеспечивая таким образом дополнительную функциональность.

• Шпильки GN 1050.1

• Фланцы GN 1050.2

• Прочие цвета (анодированное покрытие) или гладкое покрытие

• Характеристики нержавеющей стали

• Значения прочности винтов / гаек



Правила техники безопасности:

Нагрузочные способности достижимы исключительно если прилегающие конструкции способны выдержать такие нагрузки.

Для любых резьбовых отверстий или вставленных гаек и винтов требуется класс прочности не ниже 8.

В зависимости от применения может потребоваться использование большего запаса прочности.
