Основные характеристики
Материал
Технополимер на основе полиамида (PA), армированный стекловолокном, черный цвет, матовая отделка.
Вращающийся штифт
Нержавеющая сталь AISI 303, полностью сформованная в корпус петли.
Стандартные исполнения
- CFJ-B: латунные никелированные втулки с резьбовым отверстием.
- CFJ-p: стальные никелированные резьбовые шпильки.
- CFJ-EH: сквозные отверстия для винтов с шестигранной головкой.

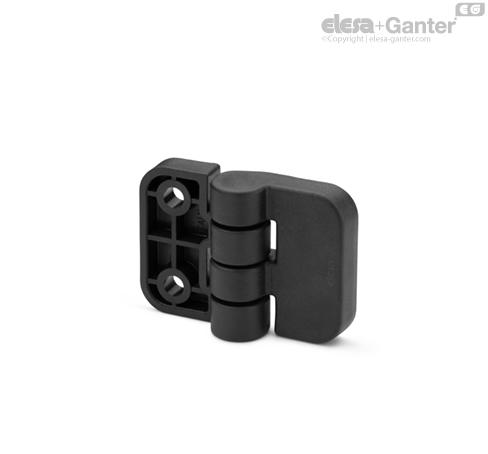

- CFJ-B-SH: латунные никелированные втулки с резьбовым отверстием и сквозные отверстия для винтов с потайной головкой.
Общая информация
Особенности и области применения
Ось полностью впрессована в корпус петли (патент ELESA); таким образом, она не может быть извлечена, что предотвращает любое злонамеренное вмешательство в петлю.
Эта характеристика делает петлю особенно подходящей для монтажа на конструкциях или оборудовании, требующих защиты от проникновения.
Угол поворота (приблизительное значение)
Макс. 275° (-95° и + 180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° |
 |  |  |
| Описание | Максимальная рабочая нагрузка
Ea [N] | Нагрузка на разрыв
Ra [N] | Максимальная рабочая нагрузка
Er [N] | Нагрузка на разрыв
Rr [N] | Максимальная рабочая нагрузка
E90 [N] | Нагрузка на разрыв
R90 [N] |
| CFJ.50 B-M6 | 730 | 4170 | 2220 | 4450 | 710 | 2250 |
| CFJ.50 p-M6x17 | 1420 | 4410 | 2180 | 4350 | 510 | 2220 |
| CFJ.50 EH-6 | 1740 | 3470 | 1490 | 2970 | 460 | 2120 |
| CFJ.50-R B-M6-SH-6 | 1480 | 2780 | 1310 | 2490 | 390 | 1900 |
