Основные характеристики
Материал
Высокоэластичный технополимер на основе полиамида (PA), чёрный цвет, матовая поверхность.
Вращающийся штифт
Нержавеющая сталь AISI 303.
Стандартные исполнения

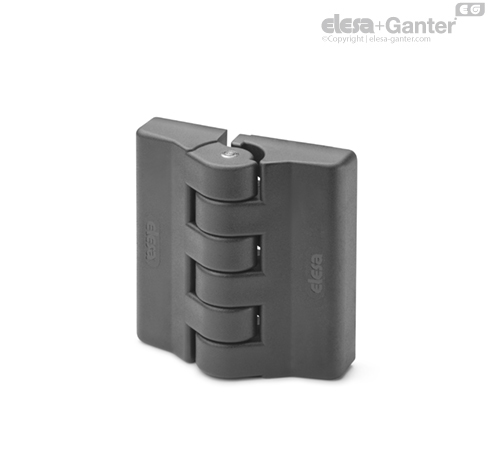

- CFA-F-B: латунные никелированные вставки с резьбовым отверстием.

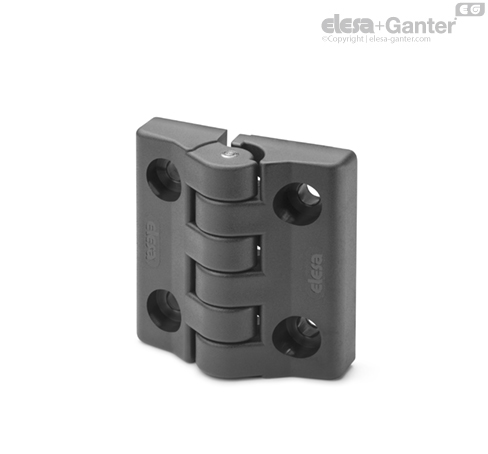

- CFA-F-CH: сквозные отверстия для винтов с цилиндрической головкой.
- CFA-F-SH: сквозные отверстия для винтов с потайной головкой.
Общая информация
Особенности и области применения
Петли CFA-F рекомендуются для использования в тех случаях, когда дверь не должна открываться больше, чем на 95°.
После установки петли на машину/дверь зубцы фиксирующей системы остаются внутри петли. Таким образом, оператор не имеет доступа к ним, что обеспечивает его безопасность.
Угол поворота (приблизительное значение)
Макс. 105° (-10° и + 95°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.
| Испытания на прочность | ОСЕВОЕ НАПРЯЖЕНИЕ | РАДИАЛЬНОЕ НАПРЯЖЕНИЕ | НАПРЯЖЕНИЕ ПОД УГЛОМ В 90° |
 | |  | |  | |
| Описание | Максимальная рабочая нагрузка
Ea [N] | Нагрузка на разрыв
Ra [N] | Максимальная рабочая нагрузка
Er [N] | Нагрузка на разрыв
Rr [N] | Максимальная рабочая нагрузка
E90 [N] | Нагрузка на разрыв
R90 [N] |
| CFA.49-F-B-M6 | 330 | 3250 | 470 | 3250 | 110 | 1540 |
| CFA.49-F-CH-5 | 380 | 3600 | 370 | 3300 | 320 | 2490 |
| CFA.49-F-SH-5 | 300 | 2960 | 310 | 2880 | 320 | 2490 |
| CFA.65-F-B-M6 | 1150 | 5780 | 1550 | 7780 | 760 | 3820 |
| CFA.65-F-CH-6 | 810 | 5410 | 1000 | 6550 | 720 | 3980 |
| CFA.65-F-SH-6 | 840 | 5680 | 1010 | 7010 | 790 | 3960 |
