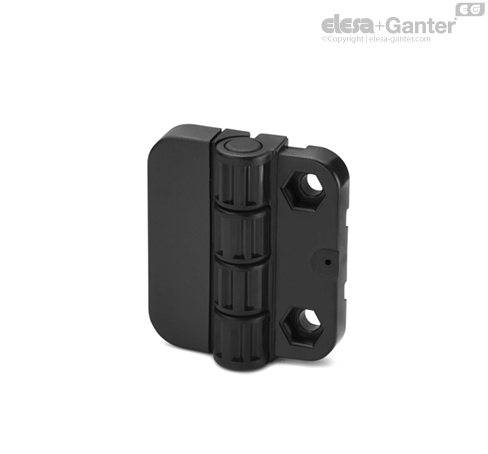

CFP-EH Петли с фиксатором Cквозные отверстия для винтов с шестигранной головкой

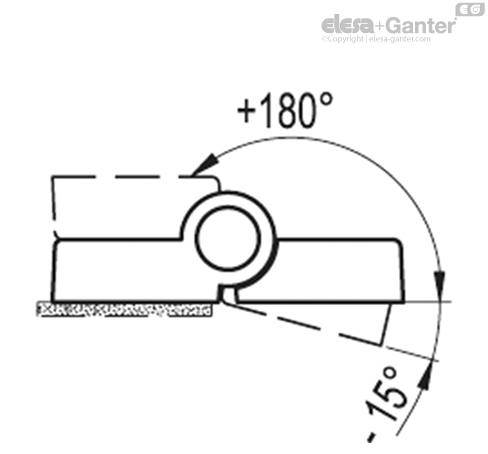

Угол поворота (приблизительное значение)

• Макс. 195° (-15° и +180°, где 0° - это условие, при котором соединяемые поверхности находятся на одной плоскости).
• Чтобы не ухудшить механические характеристики петли, не превышайте максимальный угол поворота.
• Эта петля может использоваться вместе с петлей типа CFQ., которая имеет ту же конструкцию, без положения фиксации.

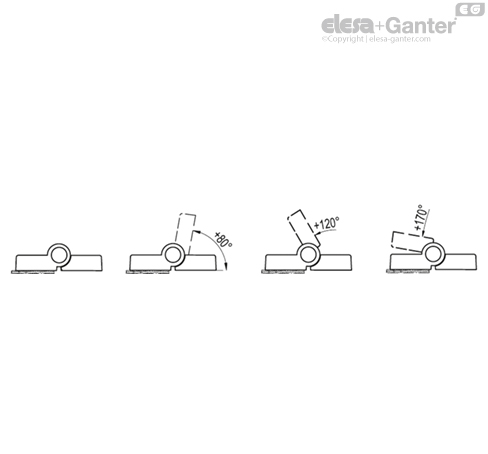

• Фиксатор (патент ELESA) обеспечивает четыре разных положения фиксации двери (0°, +80°, +120°, +170°).
• Для выбора подходящего типа и правильного количества петель для вашего вида применения, см. Рекомендации.

Момент сопротивления

Все положения фиксации обеспечивают устойчивый момент сопротивления приблизительно в 1.1 Нм (это сопротивление, которое должно быть применено для освобождения фиксатора петли).

Петля была протестирована более чем на 10.000 циклов открывания-закрывания, и значение момента сопротивления оставалось неизменным.







Испытания на прочность
ОСЕВОЕ НАПРЯЖЕНИЕ		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		НАПРЯЖЕНИЕ ПОД УГЛОМ В 80° и 90°		НАПРЯЖЕНИЕ ПОД УГЛОМ В 120°		НАПРЯЖЕНИЕ ПОД УГЛОМ В 170°		Момент сопротивления
Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E80 и E90 [N]	Нагрузка на разрыв R80 и R90 [N]	Максимальная рабочая нагрузка E120 [N]	Нагрузка на разрыв R120 [N]	Максимальная рабочая нагрузка E170 [N]	Нагрузка на разрыв R170 [N]	[Нм]
300	1220	350	1970	345	620	285	855	400	1410	1.1
